栅格贴图

项目图示

操作视频

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择数据制备->栅格贴图工程模板，双击磁贴打开工程模板。



输入图层

1. 本模板的输入图层为SainteHelens.dem图层，为包含高程数据的dem文件，在视图1中显示如下，文件包含的数据属性可在信息面板中进行从查看：



输出图层

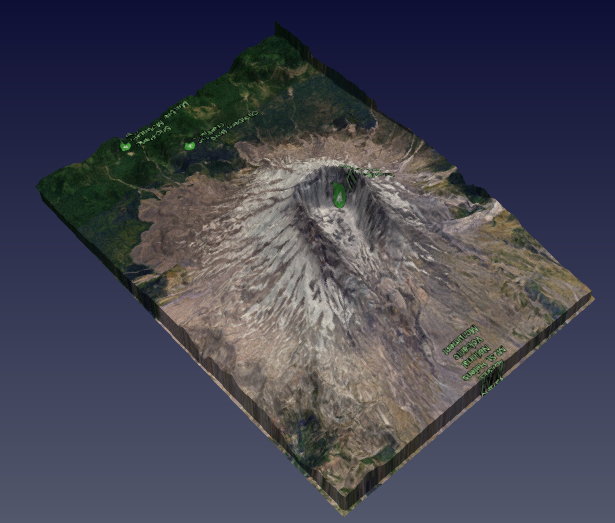

1. 本模板的输出图层为输出图层-三维卫星地图-曲面→蒙板1图层。通过标量扭曲和曲面蒙板处理，获得可用的三维实景地图模型。



图层管道介绍

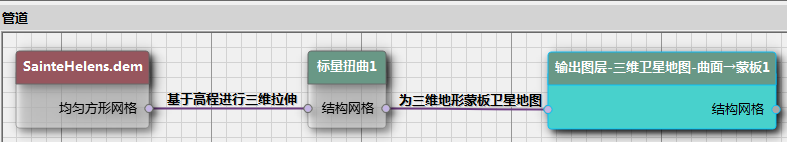

1. 在管道面板中可以查看本模板的图层管道，如下图所示：



2. 标量扭曲1图层通过对SainteHelens.dem高程文件的高程值进行按比例缩放，即可获得三维地形模型。



3. 曲面->蒙板1图层将卫星图蒙到三维地形图上，获得三维实景模型。
