三维卫片模型

项目图示

操作视频

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。

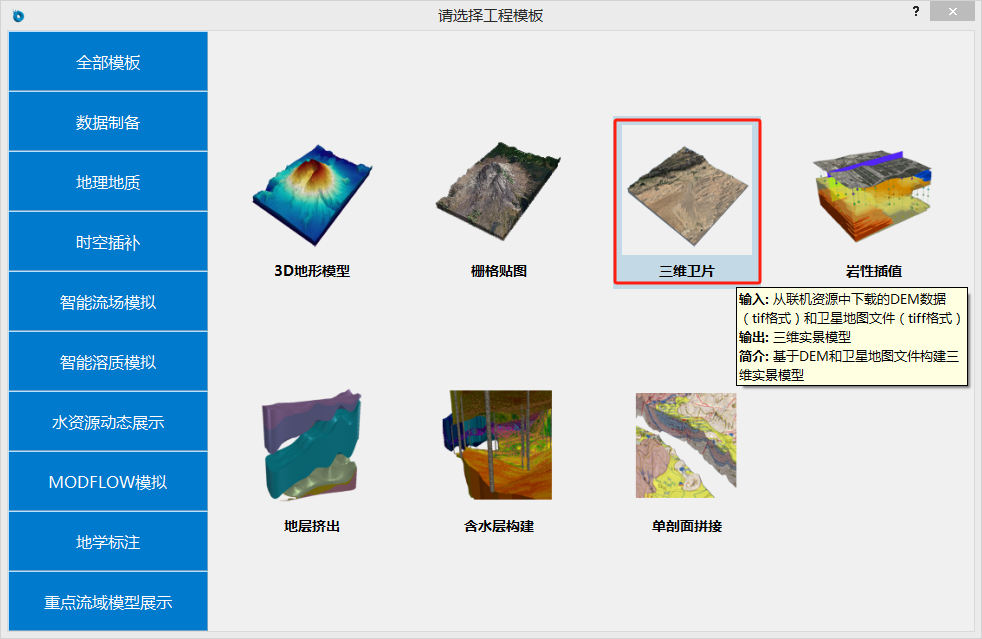

2. 在界面中选择数据制备->三维卫片工程模板，双击磁贴打开工程模板。



输入图层

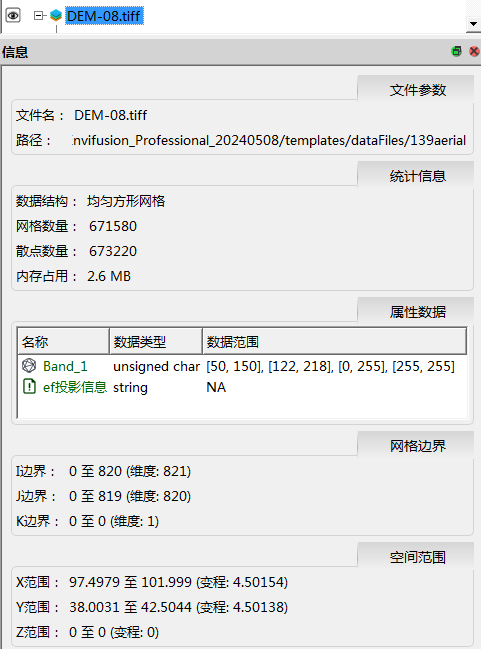

1. 本模板的输入图层有两个，分别为DEM-08.tiff图层，是联机资源中下载获取得到的包含高程数据的文件，在视图1中显示如下，文件包含的数据属性可在信息面板中进行从查看：

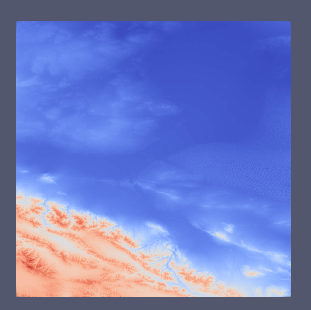

2. 第二个输入图层为 Aerial-08.tiff图层，是卫星拍摄获得的航拍图。在视图1中显示如下，文件包含的数据属性可在信息面板中进行从查看：



输出图层

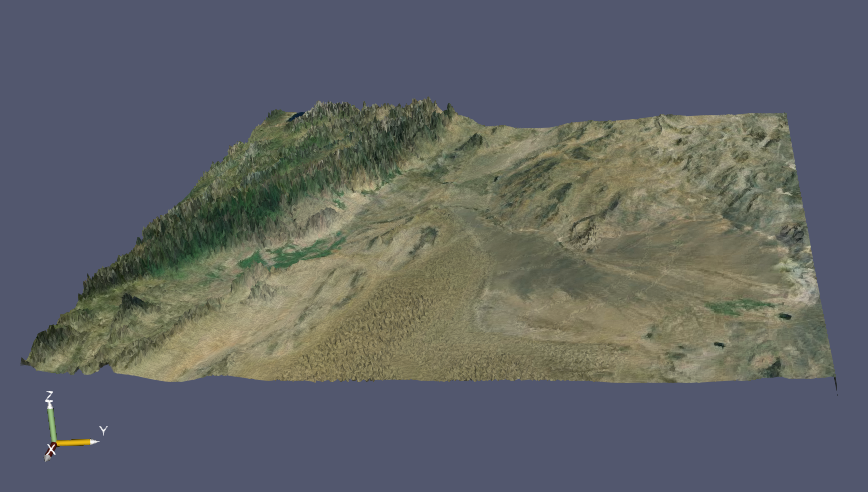

1. 本模板的输出图层为输出图层-标量扭曲1图层。通过对高程值的缩放，获得三维卫片模型。



图层管道介绍

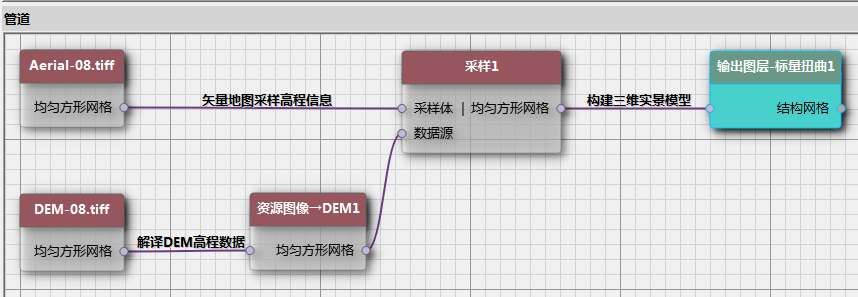

1. 在管道面板中可以查看本模板的图层管道，如下图所示：

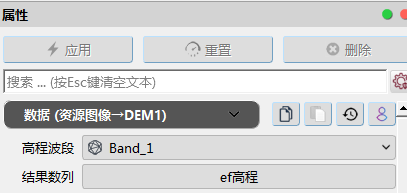

2. DEM-08.tiff图层通过资源图像->DEM的转换，将高程数据解译出来。

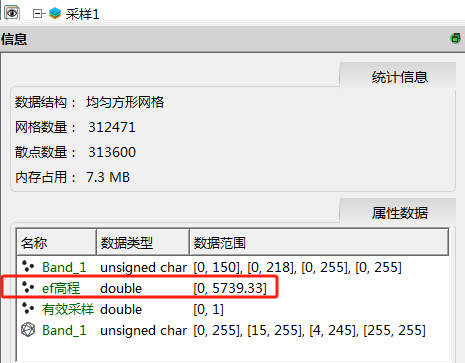

3. Aerial-08.tiff图层作为采样体，通过采样解译出来的DEM高程数据，从而获得高程赋值。



4. 然后通过输出图层-标量扭曲1图层。对高程值的缩放，获得三维卫片模型。
