栅格数据无效值替换

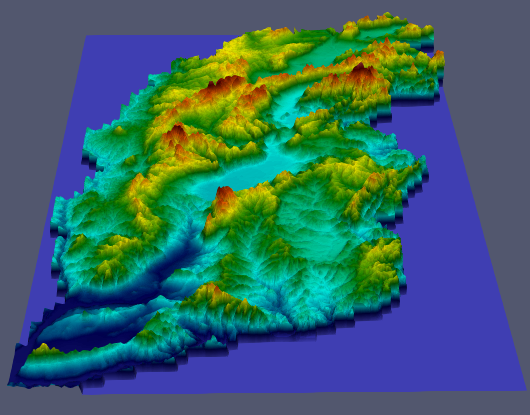

项目图示

操作视频

1 打开工程模板 2 输入图层 3 输出图层 4 图层管道介绍

打开工程模板

在EnviFusion打开数据网格化工程模板。

1. 在EnviFusion开始菜单中，点击工程模板按钮，打开工程模板界面。



2. 在界面中选择数据制备->DEM无效值替换工程模板，双击磁贴打开工程模板。



输入图层

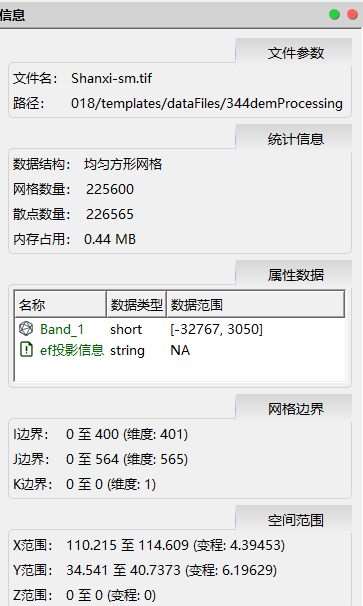

1. 本模板的输入图层为Shanxi-sm.tif图层，为包含高程数据的栅格图像，在视图1中显示如下，文件包含的数据属性可在信息面板中进行从查看：



输出图层

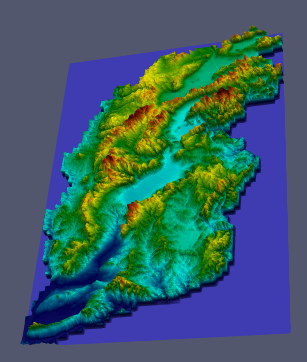

1. 本模板的输出图层为输出图层-标量扭曲1图层。通过计算器和属性转换，将周围的无效高程数值替换掉，获得可用的DEM高程图层。



图层管道介绍

1. 在管道面板中可以查看本模板的图层管道，如下图所示：



2. 计算器1图层通过对Shanxi-sm.tif高程文件的无效高程信息进行计算处理，可快速替换其无效属性，即将-32767替换为0。



3. 网格属性->散点属性1图层将将高程数据从网格赋值到散点数据中。在对应的信息面板中，可以看到增加了一列散点高程值。

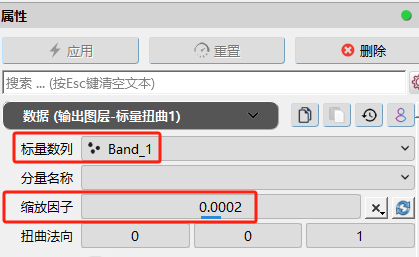

4. 标量扭曲1图层对高程数据进行缩放，构建三维地表。
