定类克里金地质体插值

项目图示

操作视频

info

本页面中的短视频为简短操作介绍，获取完整EnviFusion教学课程，请访问 在线课程。

1 示例模板简介 2 模板使用方法 2.1 打开项目模板 2.2 模板输入文件 2.3 模板输出文件 3 模板结果的保存与展示

示例模板简介

本模板支持用户使用EnviFusion社区浏览器导入钻孔的地层分类信息，使用三维定类克里金方法查找地层边界，快速创建该区域的三维地质模型。

EnviFusion社区浏览器下载地址【318MB】

模板工程下载地址【0.1MB】

模板使用方法

打开项目模板

1. 打开Envifusion 社区浏览器软件，若软件界面仍有其他项目，点击菜单栏关闭工程按钮关闭当前项目文件。

   点击文件菜单栏中的打开工程，选择并打开模板文件夹中的tpl028.efp文件。

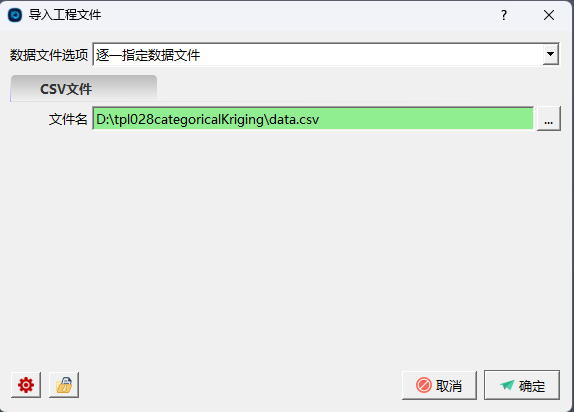

   在导入工程文件对话框中，数据文件选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。在图层面板中查看工程文件的图层设置和输出图层。

2. 在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。



3. 可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容

模板输入文件

本模板的输入图层为data.csv图层，用户导入与此文件相同类型的文件，可以自动生成该地区的三维地质模型。

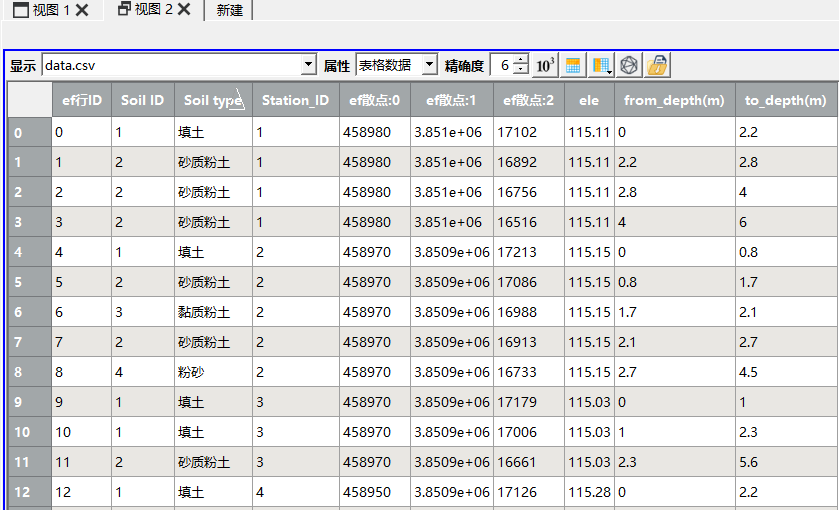

1. 首先查看输入图层数据类型。在图层面板中选择data.csv图层，在视图2中以表格形式，可以看到其包含的数据内容如下。



   通过对表格文件进行散点转换，以及Soil ID的分类计算，可以看到不同类型土壤的空间分布如下。



2. 本模板中准备了类似的钻孔数据newdata.csv，单击导入数据，单击应用，生成替换图层newdata.csv图层。

3. 选中表格→散点1图层，单击编辑->改变数据源，选中newdata.csv图层，单击确定。



模板输出文件

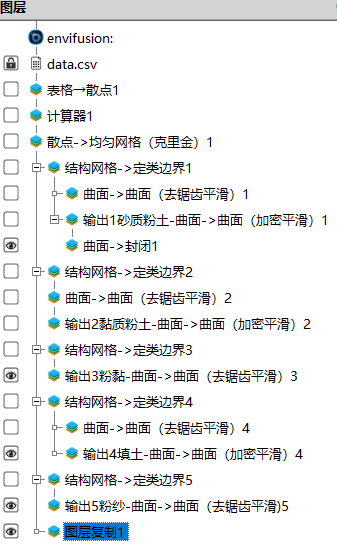

模板输出结果为输出1砂质粉土-曲面->曲面（加密平滑）1、输出2黏质粉土-曲面->曲面（加密平滑）2、输出3粉黏-曲面->曲面（去锯齿平滑）3、输出4填土-曲面->曲面（加密平滑）4和输出5粉砂-曲面->曲面（去锯齿平滑)5图层。

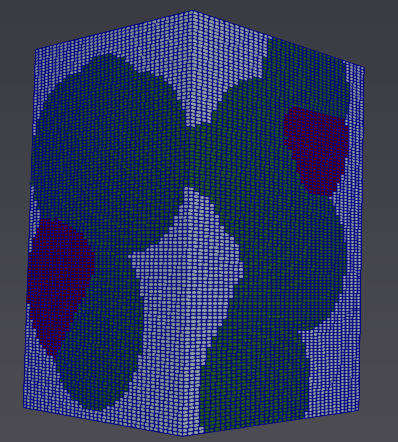

1. 首先通过对计算器1图层（即按岩性分类后）进行均匀网格插值，获得所有岩性的分布，如下所示：



2. 五个输出图层均为对上述图层的定类边界操作获得。需在其对应的属性面板中，选择好操作的定类数据（即计算器1图层得出的结果数据），和边界值（即Soil ID）。



   需注意，如果用户自己的数据中对Soil ID有其它的编号定义，需在边界值处进行对应的修改。

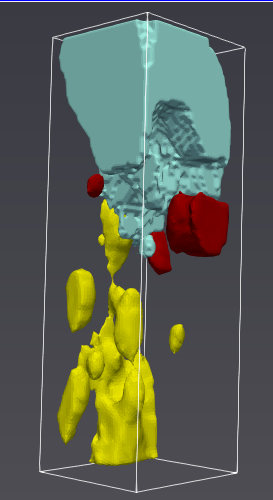

3. 对定类边界图层分别进行曲面平滑操作，可以得到五类岩性的位置和体积展示。

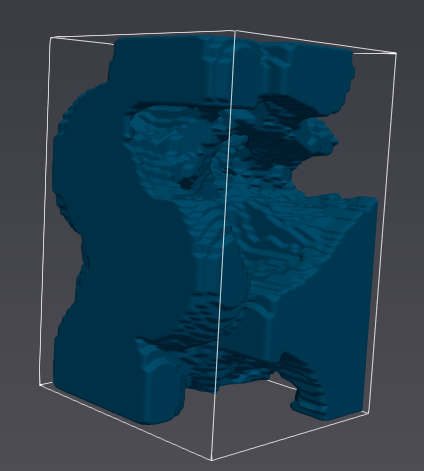

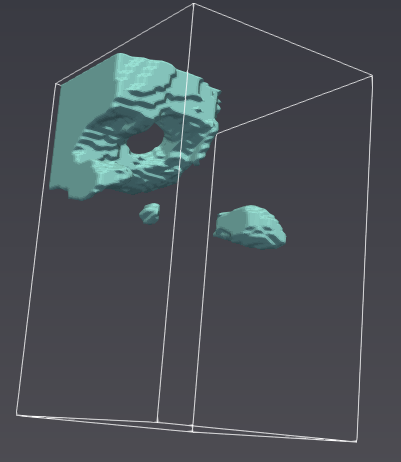

4. 输出1砂质粉土-曲面->曲面（加密平滑）1如下所示：



5. 输出2黏质粉土-曲面->曲面（加密平滑）2如下所示：

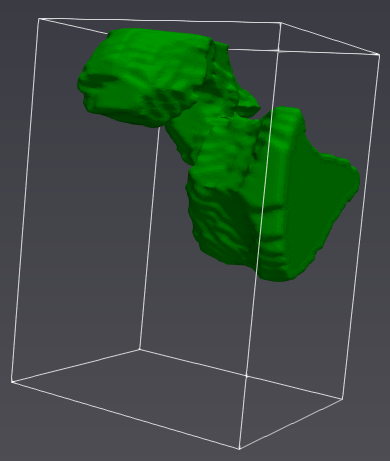

6. 输出3粉黏-曲面->曲面（去锯齿平滑）3如下所示：

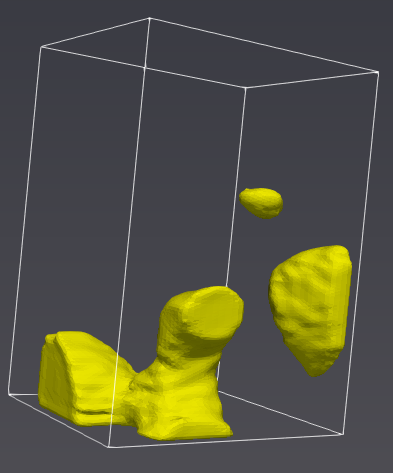

7. 输出4填土-曲面->曲面（加密平滑）4如下所示：



8. 输出5粉砂-曲面->曲面（去锯齿平滑）5如下所示：



模板结果的保存与展示

用户可在视图窗口旋转拖动查看新生成的模型。模型成果可以以动画形式进行展示。

1. 选中需要展示模型图层。在动画面板中对摄像机参数进行设置。双击右侧空白区域，通过旋转拖动视图1主体，展示不同角度，确定摄像机当前的机位。

2. 动画面板中，需根据不同岩性的位置体积差异，调整输出的变化范围。



3. 位置设置完成后，单击动画播放按键，即可以动态形式查看动画。单击录制视频，可将动画以视频的形式保存下来。
