三维地质剖面模板使用指南

三维地质剖面
使用指南

info

简介

本工程模板提供了一套完整的三维地质剖面构建管道。用户无需从零搭建模型，也无需掌握复杂的三维建模操作，只需准备一幅包含剖面线和剖面图信息的地质图，以及对应区域的高程数据，通过"改变数据源"将自有素材替换到模板管道的对应图层中，即可零成本生成自定义的三维地质剖面图。本文档以布若错幅地质图为例，介绍模板的输入图层、输出图层与图层管道；并以毕节县幅地质图为例，演示使用自有数据生成三维地质剖面的完整流程。

1 打开工程模板文件 2 输入图层 3 输出图层 4 图层管道介绍 5 工程模板文件使用方法

打开工程模板文件

打开EnviFusion软件，如未安装，请先进行EnviFusion软件的安装。EnviFusion社区版下载地址为https://ef-tutorial-videos.oss-cn-hangzhou.aliyuncs.com/Envifusion_Community_Viewer.rar，该版本安装后即可直接打开和浏览模板文件。如需对工程模板进行修改保存，请联系北水国际获取EnviFusion专业版。社区版打开界面如下：

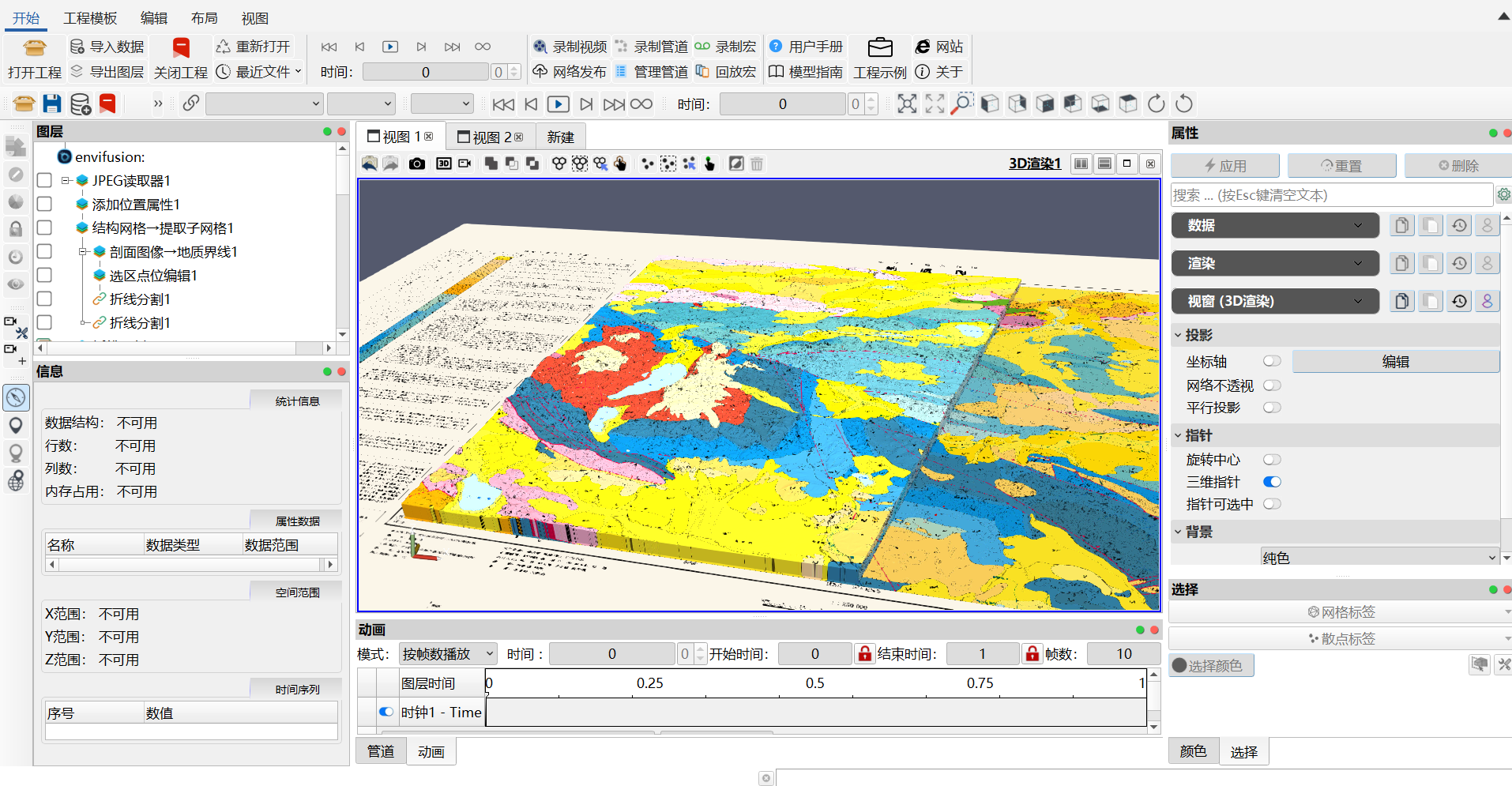

专业版打开界面如下，与社区版相比主要增加了计算菜单：
下载地质剖面图三维化模板文件（EnviFusion-3dCrossSection-Template-20260910.rar），并将文件解压保存在本地。
点击开始，打开工程按钮，选择并打开模板文件夹中的3dCrossSections.efp文件。在导入工程文件对话框中，数据文件选项栏选择相对路径，并将模板文件所在文件夹设为数据文件夹；或选择逐一指定数据文件，为每个文件指定来源路径，点击确定打开工程模板文件。

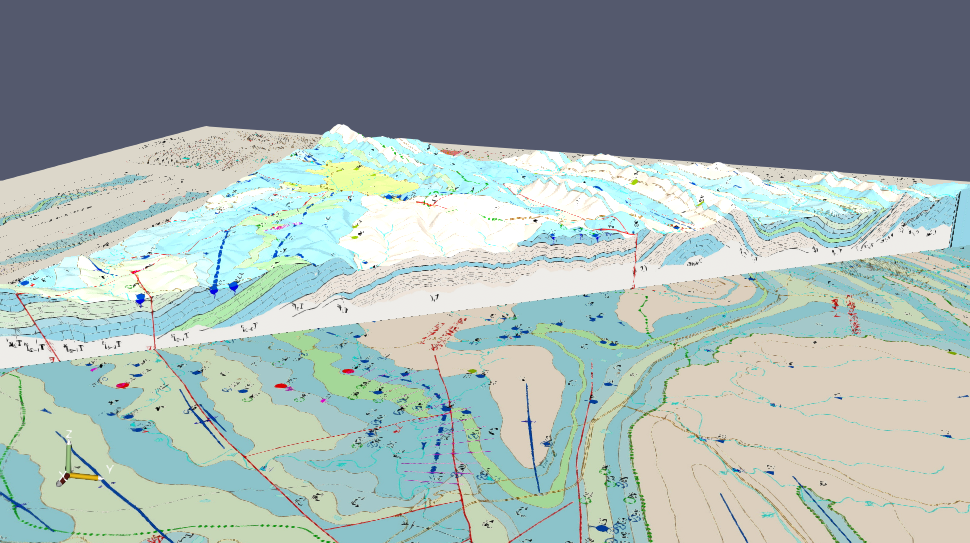

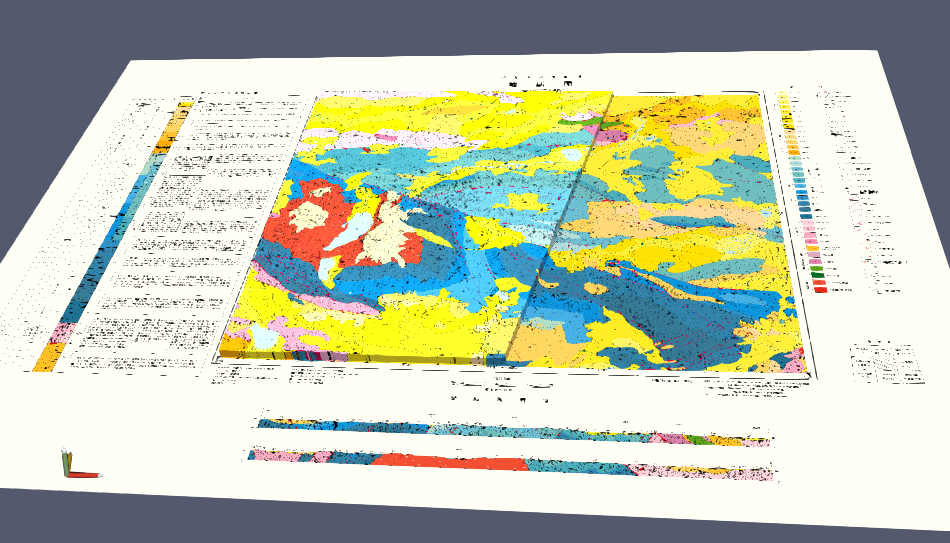

模板内容如下图所示：

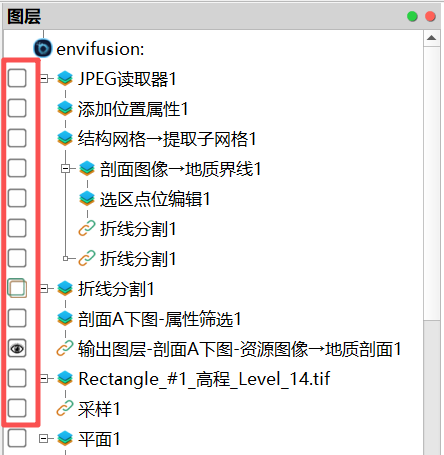

在图层面板中，勾选图层前方的方框设置图层的可见与不可见，方框中有可见标识的图层则在视图窗口进行展示。
可在视图窗口通过按住鼠标左键旋转视图，按住鼠标中键拖动视图的方式查看视图窗口内容。

输入图层

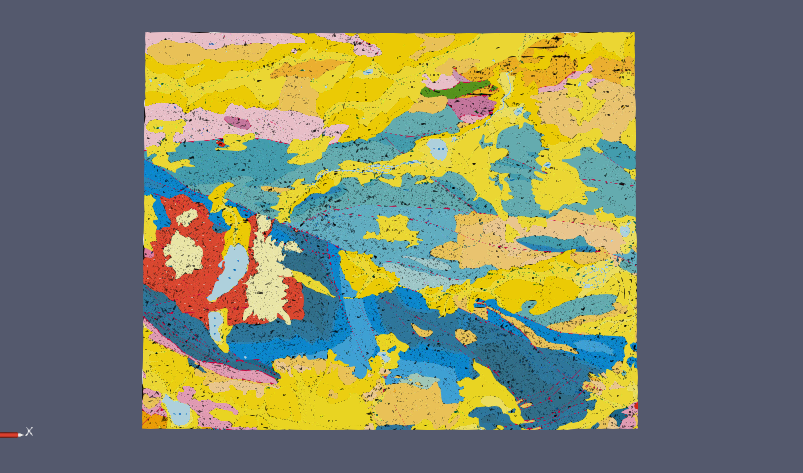

第一个输入图层为JPEG读取器图层，为布若错幅地质图。通过开始->导入数据按钮导入，具体如下图所示。为减少模型运算量，地质图建议保持在8-10M以内。
第二个输入图层为Rectangle#1高程_Level_14.tif图层，为布若错幅所在区域14级高程数据。通过开始->导入数据按钮导入，具体如下图所示。
第三个输入图层为平面1图层，根据布若错幅地质图经纬度信息，构建地质图对应的边界多边形。通过创建数据->几何体->平面工具生成。
第四个输入图层为多边形1图层，根据布若错幅地质图中A-A’剖面线位置绘制的折线。通过创建数据->几何体->多边形工具生成。

输出图层

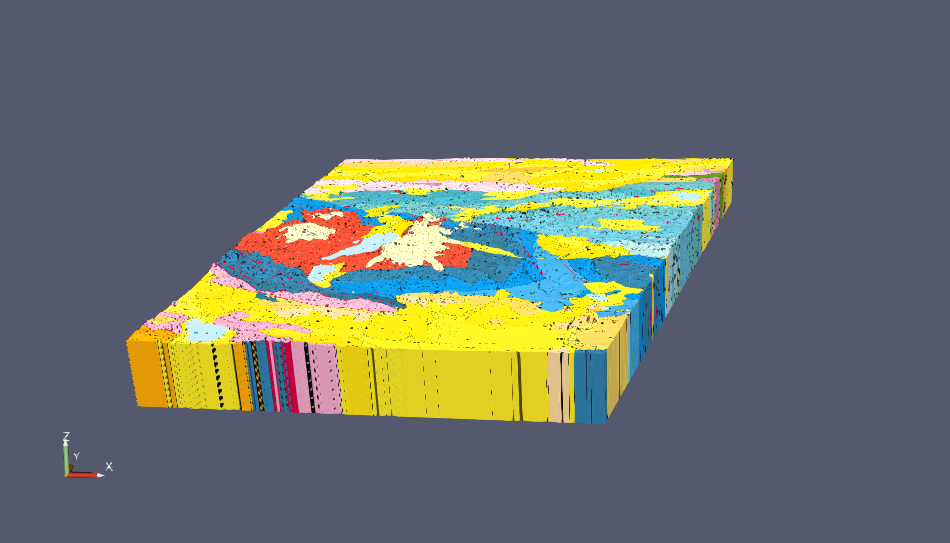

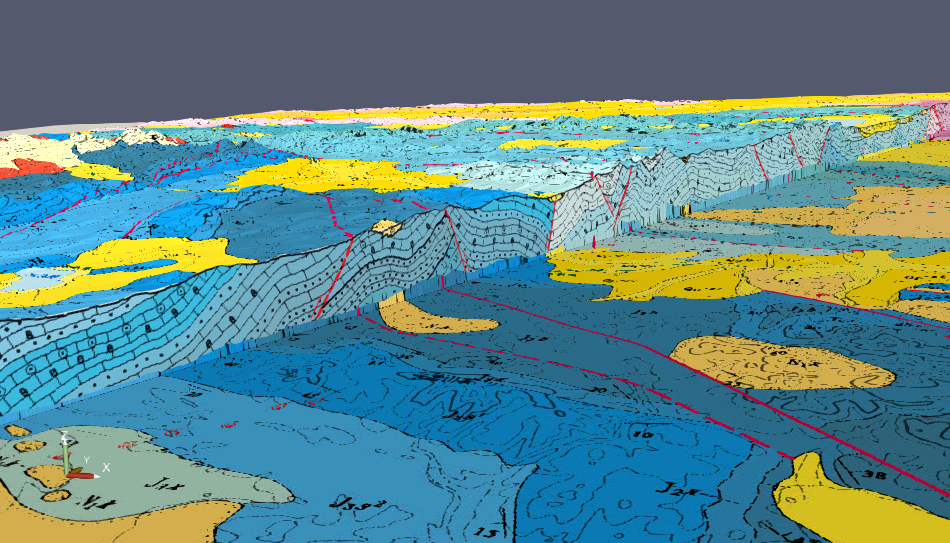

第一个输出图层为输出图层-三维地质图左部-阈值拉伸1图层。展示了经过剖面线切割后的三维地质模型。
第二个输出图层为输出图层-二维地质图-曲面→蒙板2图层。展示了布若错幅二维地质图，其中图例等信息可为三维地质图进行辅助展示。
第三个输出图层为输出图层-剖面A下图-资源图像→地质剖面1图层。展示了布若错幅A-A‘剖面。

图层管道介绍

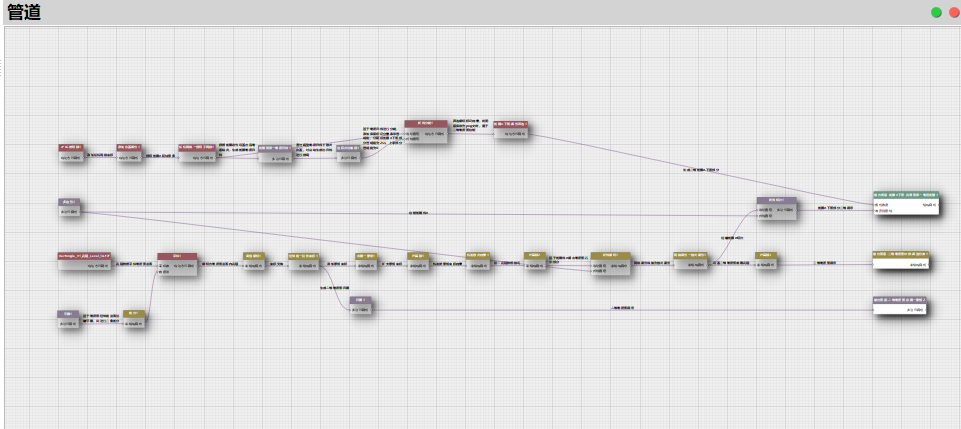

在管道面板中可以查看本模板的图层管道，如下图所示：
JPEG读取器图层，为布若错幅地质图。通过开始->导入数据按钮导入，
添加位置属性1图层，使用计算->通用工具->属性->添加位置属性工具，为导入的地质图添加结构网格坐标，方便下一步根据网格坐标提取剖面图像。
结构网格→提取子网格1图层，使用通用工具->网格->结构网格->提取子网格工具，将添加位置属性1图层中的A-A’地质剖面图区域提取，用于下一步的地质界线绘制。

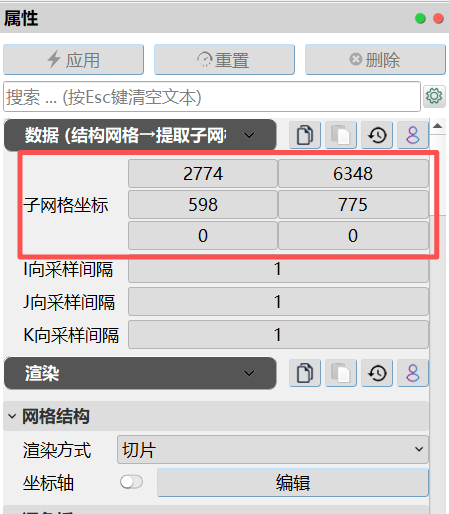

使用电脑自带画图软件，读取地质图像x和y方向范围、读取A-A’剖面区域x和y方向最大最小值，通过coordCalc.xlsx文件，计算结构网格→提取子网格1图层属性面板数据子面板中的子网格坐标参数（截图中数字为示意，以工程模板实际输入值为准）。

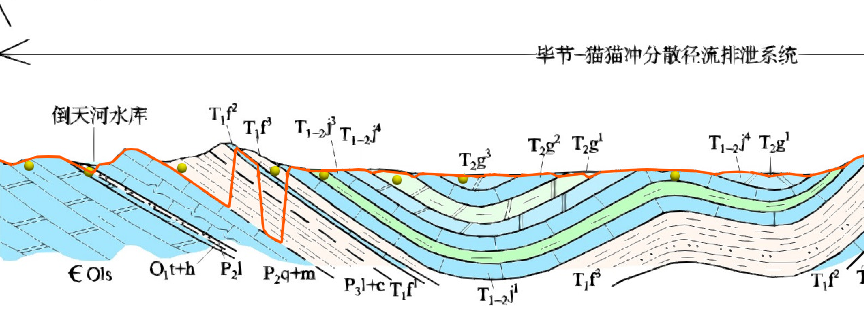

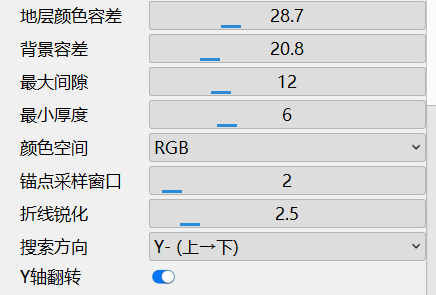

剖面图像→地质界线1图层，本图层将基于地质剖面图中岩性颜色绘制出露地层锚点，调整图层属性参数，在剖面图下图和上字之间自动绘制一条地质界线（橘红色）。使用地学评估->数据资源解析->剖面图像->地质界线工具完成此操作。
选区点位编辑1图层，使用通用工具->散点->选取点位编辑工具，将剖面图像→地质界线1图层中地质界线上的散点，移动到正确位置，进行地质界线的手动微调。

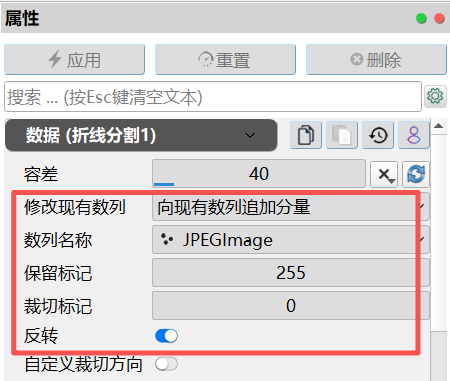

折线分割1图层，使用通用工具->空间拓扑->折线分割工具，为图像现有数列追加分量，分量表示图像透明度。使用地质界线将地质剖面图分为两部分，保留部分透明度为255，裁切部分透明度为0，最终生成地质剖面图A-A’中下图部分。

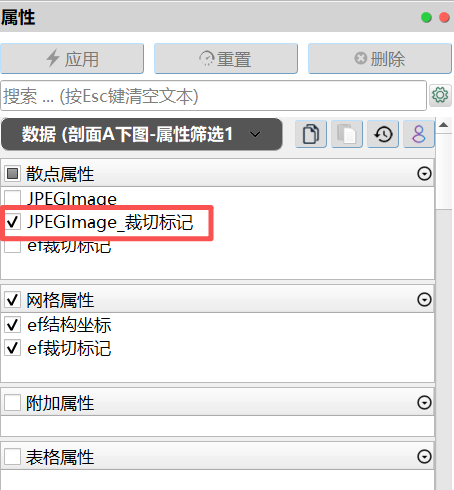

剖面A下图-属性筛选1图层，使用通用工具->属性->属性筛选工具，将新生成的，带有裁切标记（透明度）的散点属性，筛选保留为剖面A下图唯一散点属性，用于后期的剖面三维化。
Rectangle#1高程_Level_14.tif图层，为布若错幅所在区域14级高程数据。通过开始->导入数据按钮导入。
平面1图层，读取布若错幅地质图中的经纬度范围，构建地质图对应的边界多边形。通过创建数据->几何体->平面工具生成。
剖分1图层，本图层将用于后续采样操作，定义布若错幅地质图对应的高程范围。直接对多边形进行采样的算法不经济，因此使用通用工具->网格->剖分工具，对网格进行三角剖分，再用于后续采样操作。
采样1图层，使用通用工具->属性->采样工具，将剖分1图层设为数据源图层，将Rectangle#1高程_Level_14.tif图层设为采样体图层，采样布若错幅地质图范围。
阈值裁切1图层，使用通用工具->网格->阈值裁切工具，将有效采样设为1，裁取布若错幅地质图范围内高程。
经纬度->投影坐标1图层，使用通用工具->地理地质->经纬度->投影坐标工具，经纬度转换为大地坐标。

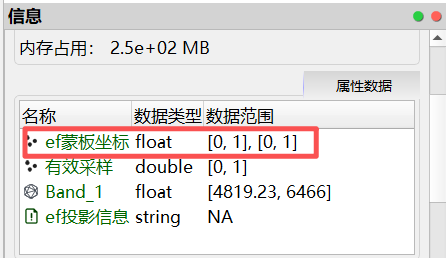

曲面->蒙板1图层，使用通用工具->曲面->曲面->蒙板工具，为图层添加蒙板坐标。
计算器1图层，由于直接将二维地质图蒙板到高程图中会产生坐标误差，因此使用通用工具->属性->计算器工具，根据二维地质图尺寸重新计算蒙板坐标。

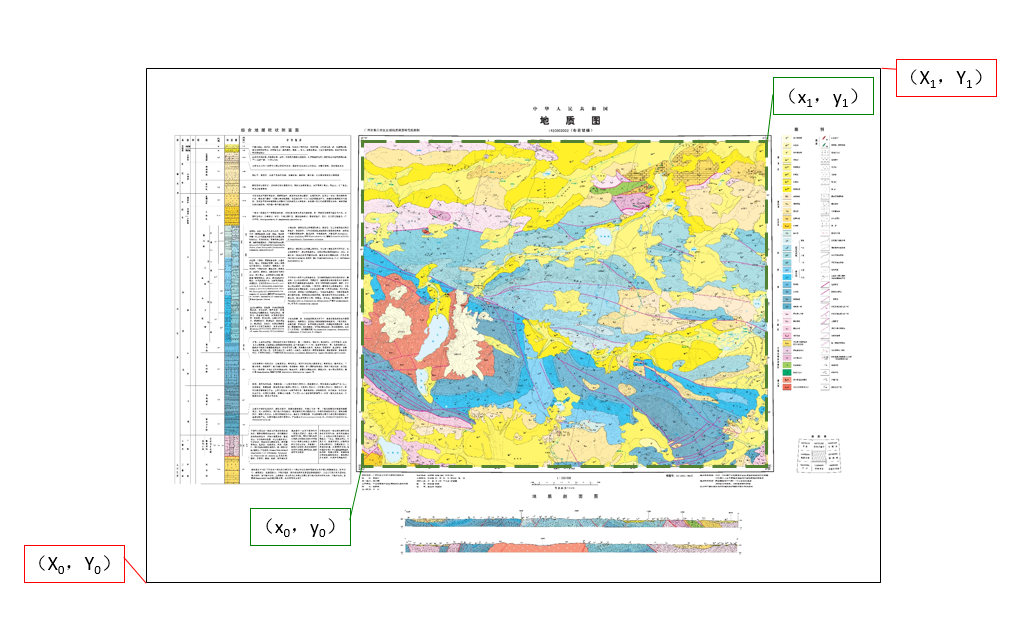

注：蒙板坐标计算方式如下：使用系统自带画图软件读取二维地质图jpg图像XY的最小坐标为（X0，Y0），最大坐标为（X1，Y1），间距为ΔX和ΔY；二维地质图内容xy的最小坐标为（x0，y0），最大坐标为（x1，y1），间距为Δx和Δy。计算器1图层属性面板中的计算公式为：
(ef蒙板坐标_X/X除数+X加数)*iHat+(ef蒙板坐标_Y/Y除数+Y加数)*jHat

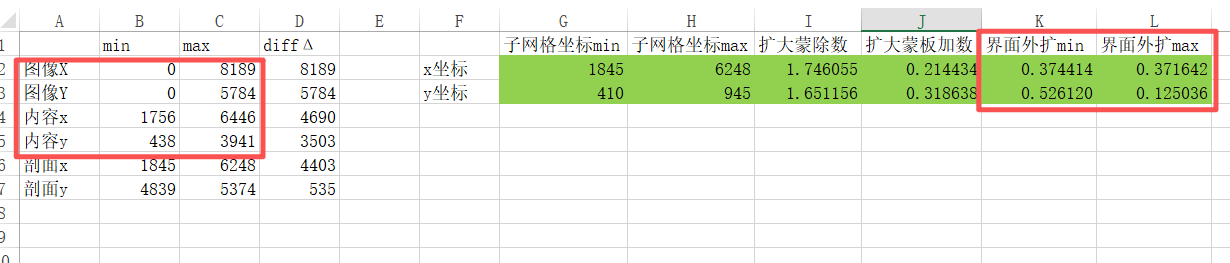

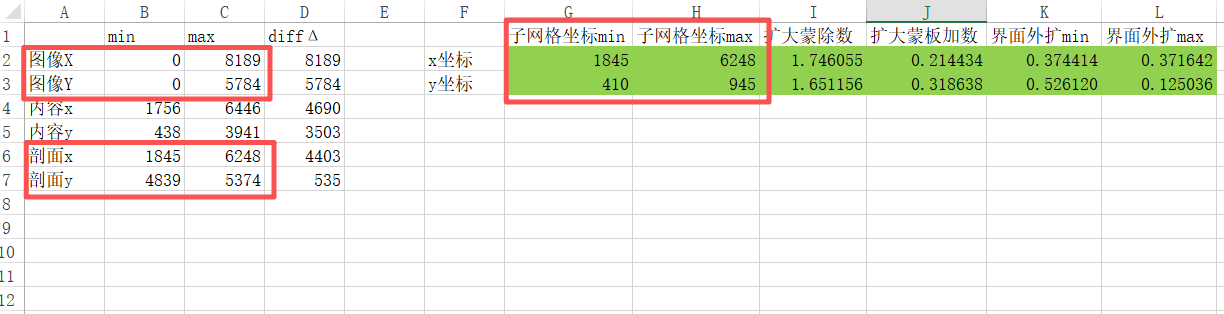

可通过蒙板坐标.xlsx文件进行计算，在左侧红框内输入地质图像和地质图内容的XY坐标，在右侧绿色区域获得计算公式中的除数和加数。（截图中数字为示意，以工程模板实际输入值为准）
构造散点向量1图层，使用通用工具->向量->构造散点向量工具，构建新蒙板坐标向量ef构造向量。
在该图层渲染子面板的曲面蒙板属性中，导入布若错幅地质图做为曲面蒙板材质，ef构造向量作为蒙板坐标。调整风格和光照等属性，完成三维地质图顶面设置。
多边形1图层，根据布若错幅地质图中A-A’剖面线位置绘制的折线。通过创建数据->几何体->多边形工具生成
折线裁切1图层，使用通用工具->空间拓扑->折线裁切工具，基于上一步生成的折线，裁切构造散点向量1图层，保留剖面A-A’左侧部分。
网格属性->散点属性1图层，使用通用工具->属性->网格属性->散点属性工具，将Band_1数据，从网格数据转换为散点数据。

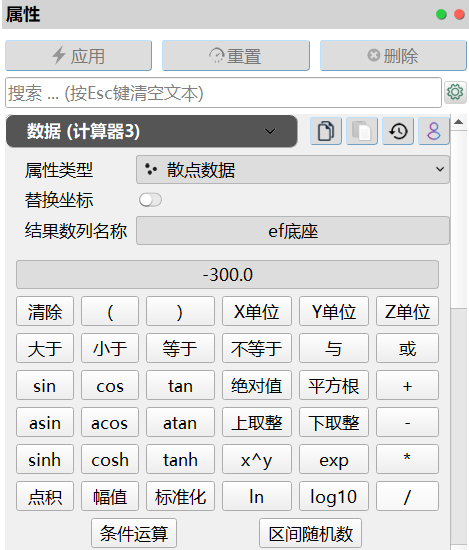

计算器3图层，使用通用工具->属性->计算器工具，为三维模型设置底部高程ef底座，本模板底部高程设为-300。
输出图层-三维地质图左部-阈值拉伸1图层，使用通用工具->空间拓扑->阈值拉伸工具，将Band_1和ef底座分别设置为上覆面和下垫面高程，生成三维地质体，缩放因子为2。
在该图层渲染子面板的曲面蒙板属性中，导入布若错幅地质图做为曲面蒙板材质，ef构造向量作为蒙板坐标，调整风格和光照等属性，完成三维地质图顶面设置。
界面1图层，使用通用工具->标注->界面工具，基于经纬度->投影坐标1图层生成下界面，根据二维地质图范围设置外扩系数后，用于二维地质图的展示。

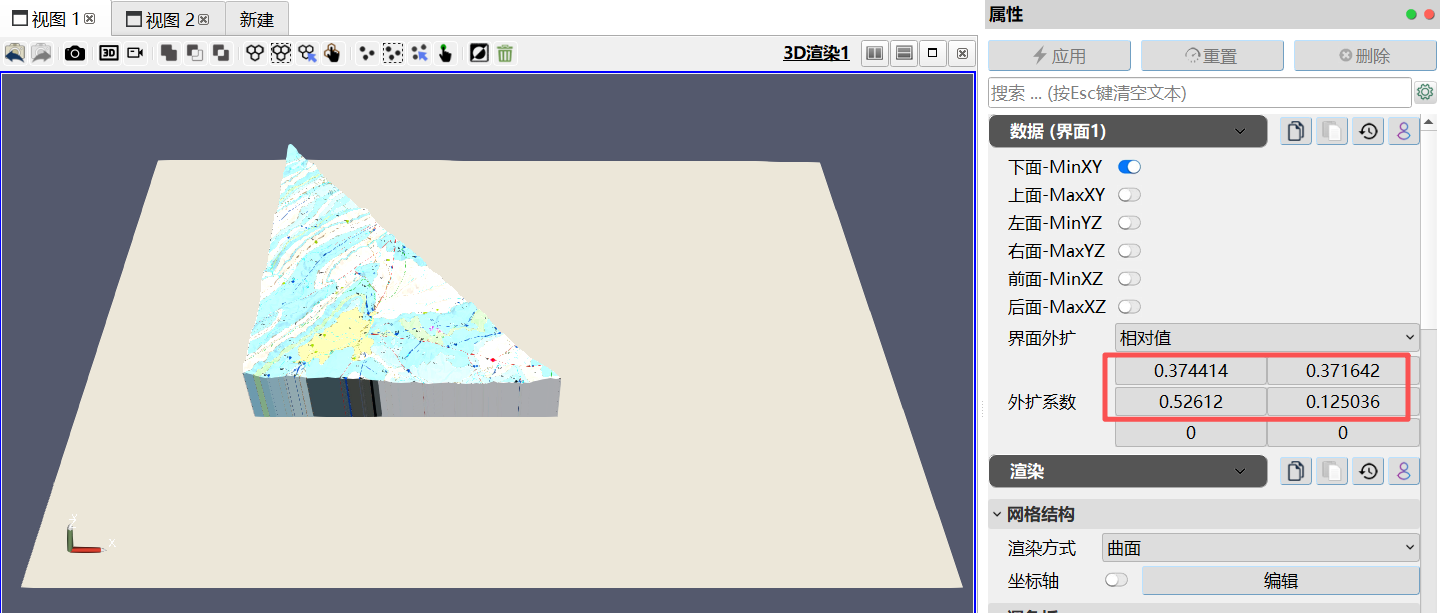

注：外扩系数计算与本节第16步类似，可通过蒙板坐标.xlsx文件进行计算。在左侧红框内输入地质图像和地质图内容的XY坐标，在右侧绿色区域获得界面1图层X和Y坐标的外扩系数。（截图中数字为示意，以工程模板实际输入值为准）
输出图层-二维地质图-曲面->蒙板2图层，使用通用工具->曲面->曲面->蒙板工具，为图层生成蒙板，并导入布若错幅地质图做为曲面蒙板材质，生成二维地质图。

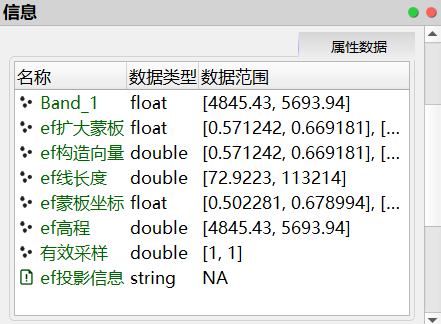

折线切片1图层，使用通用工具->空间拓扑->折线切片工具，多边形折线在获取网格属性->散点属性1图层中多边形折线所在位置的属性外，还添加了ef线长度属性，用于下一步的剖面映射。

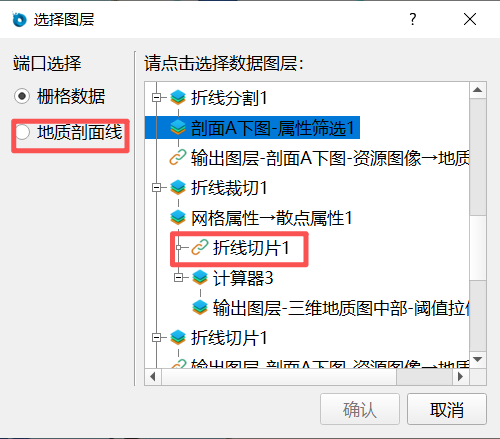

输出图层-剖面A下图-资源图像→地质剖面1图层，使用地学评估->数据资源解析->资源图像->地质剖面工具，将剖面A下图-属性筛选1图层设为栅格数据，将折线切片1图层设为地质剖面线生成。
使用剖面A下图-属性筛选1图层中栅格图像剖面长度（x长度）与折线切片1图层中的ef线长度；栅格图像中按照透明度识别的高程线与折线切片1图层中Band_1高程数据进行映射，完成三维地质剖面构建。
注：纵向反转：沿剖面纵向反转图像材质，用于调整剖面起点为剖面线终点的情况。使用锚点：X方向锚点校正，用于调整剖面图像与平面地质图的横向匹配，进行平-剖面一体化协同校正。根据剖面与平面地质图岩性匹配结果，选择是否使用纵向反转或使用锚点进行调整。

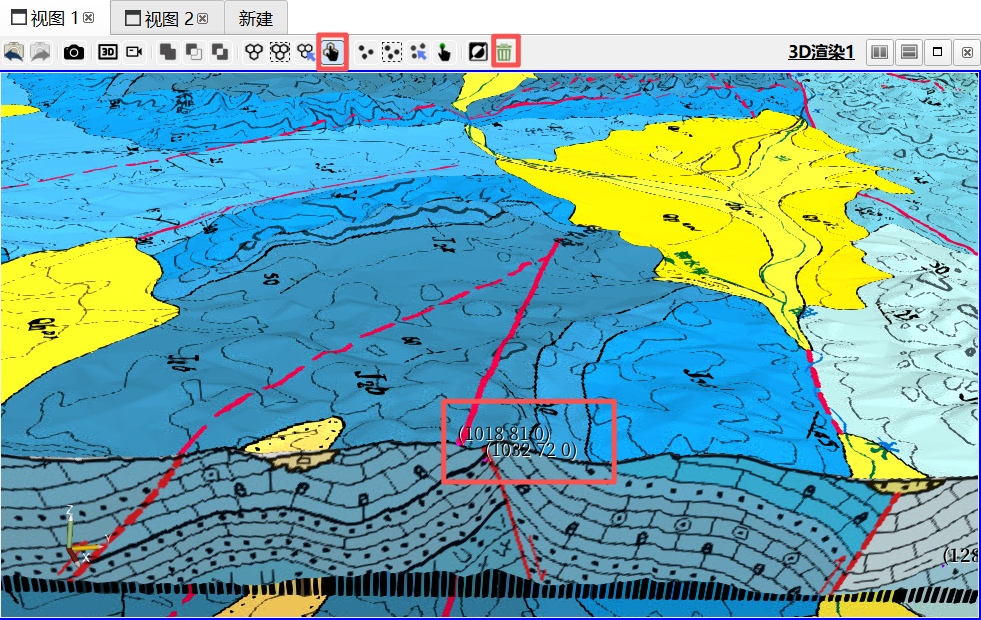

添加位置属性2图层，使用通用工具->属性->添加位置属性工具，为地质剖面添加结构网格坐标。选中添加位置属性2图层，在视图面板中，选择交互添加网格工具，读取图层中平面与剖面岩性边界校正点的x坐标，用于输出图层-剖面A下图-资源图像→地质剖面1图层进行锚点校准。

工程模板文件使用方法

如用户使用EnviFusion社区版打开本工程模板，可在视图面板查看布若错幅三维地质图剖面及其他各图层展示效果，在图层面板和管道面板中查看本模板的图层管道，在属性面板和颜色面板中查看和修改各图层属性设置。
虽然使用EnviFusion社区版无法对工程模板进行新增图层和保存操作，但可以通过导入自有数据，改变数据源方式，利用模板的管道，生成自定义三维地质体剖面。具体方法如下：
根据本工程模板输入图层要求，准备研究区域地质图.jpg，该地质图必须包含剖面线和剖面图信息；准备研究区域范围内高程数据，tif格式最佳。本文档使用的是毕节县幅地质图和毕节县幅对应区域15级高程数据。以下简称毕节县幅地质图.jpg和毕节高程.tif文件。

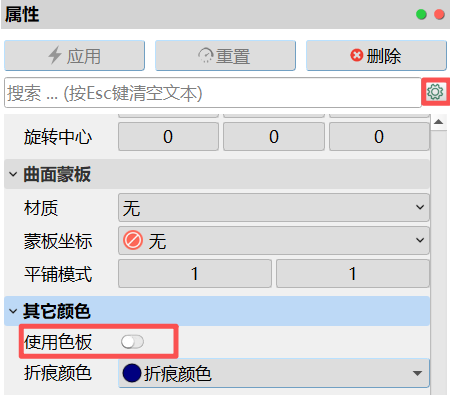

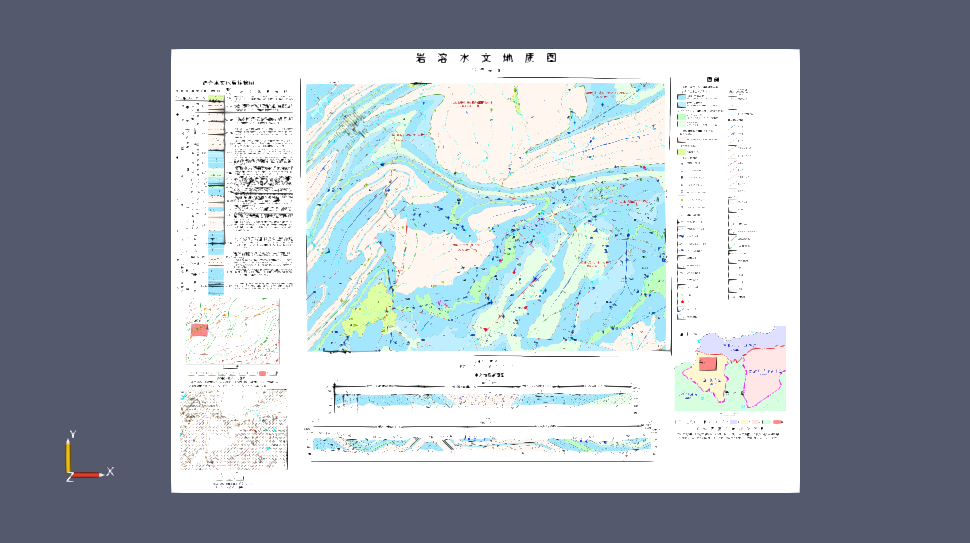

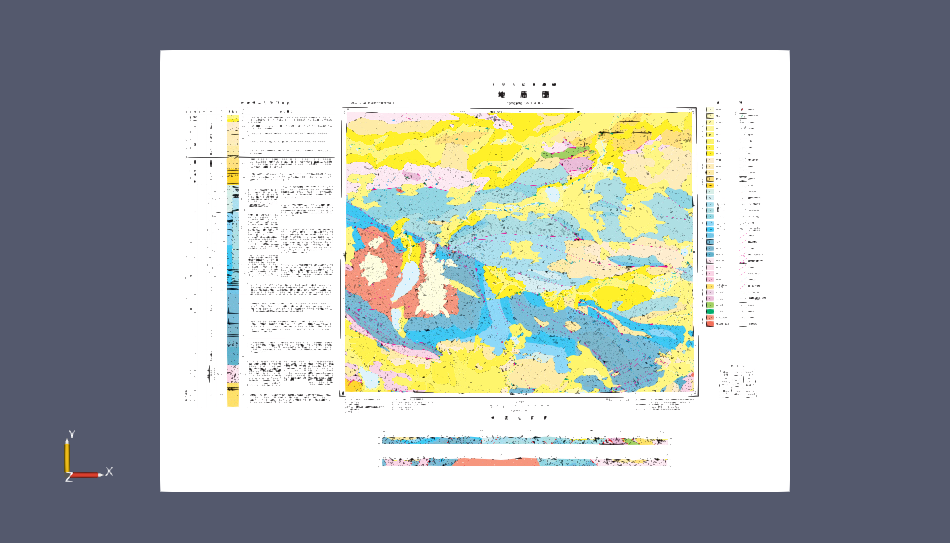

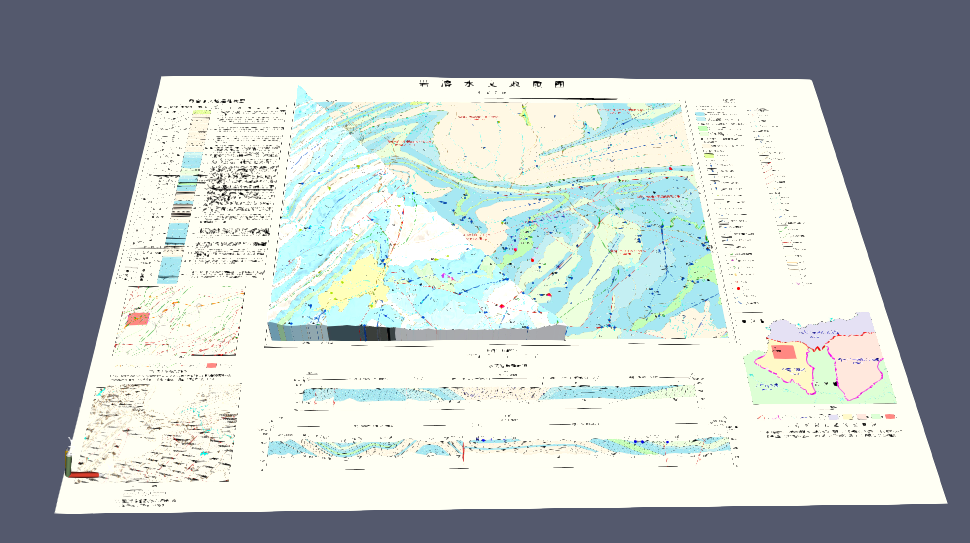

导入地质图文件。点击开始->导入数据按钮，导入本地毕节县幅地质图.jpg文件，点击确定后生成毕节县幅地质图.jpg图层。在该图层属性面板渲染子面板中，点击显示隐藏高级属性按钮，使按钮变为绿色（显示高级属性）；在其他颜色属性中，关闭使用色板选项，在视图窗口可以看到导入的毕节县幅地质图。
在3D视图中，按住鼠标左键旋转视图，按住鼠标滚轮拖动图像，滚动鼠标放大缩小图像。3D视图时视图窗口上方如下图所示，点击该按钮会切换为2D视图。

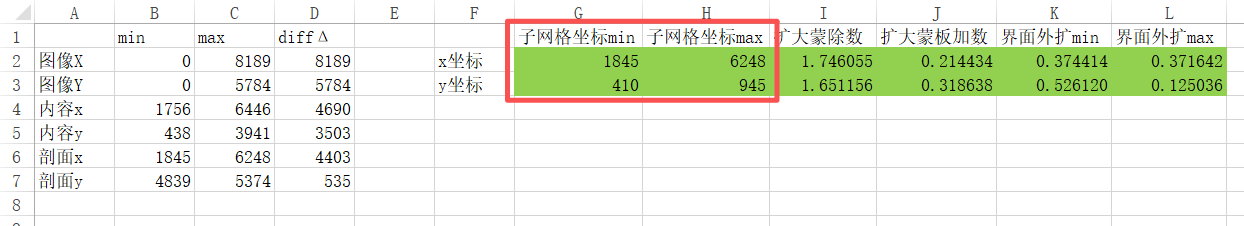

读取剖面图xy范围。使用电脑自带的画图软件打开毕节县幅地质图.jpg，参考图层管道介绍步骤4内容，读取地质图像总体XY范围，剖面图（毕节县幅B-B’剖面图）xy方向最大最小值，带入coordCalc.xlsx文件，计算剖面图子网格坐标。

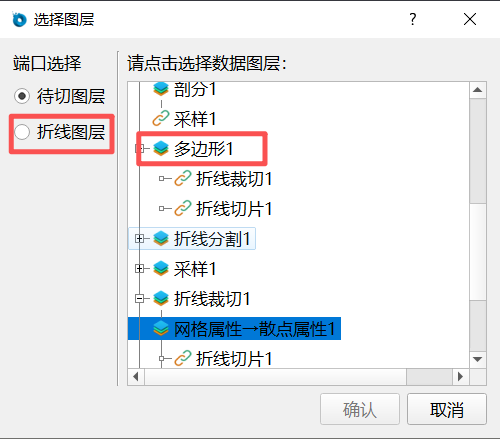

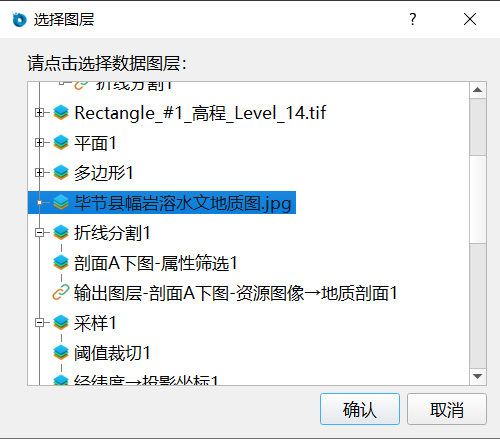

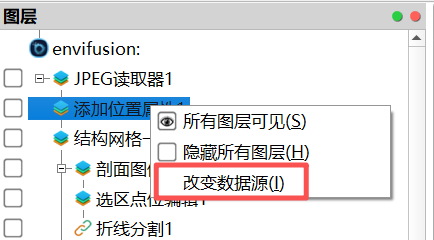

提取剖面图。右击添加位置属性1图层，点击改变数据源，在选择图层对话框中，选中毕节县幅地质图.jpg图层，点击确定，该图层将连接在毕节县幅地质图.jpg图层下。

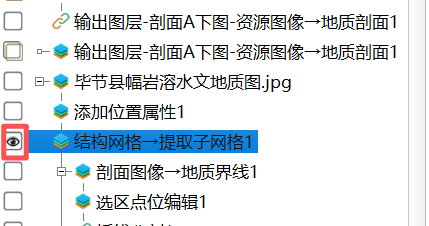

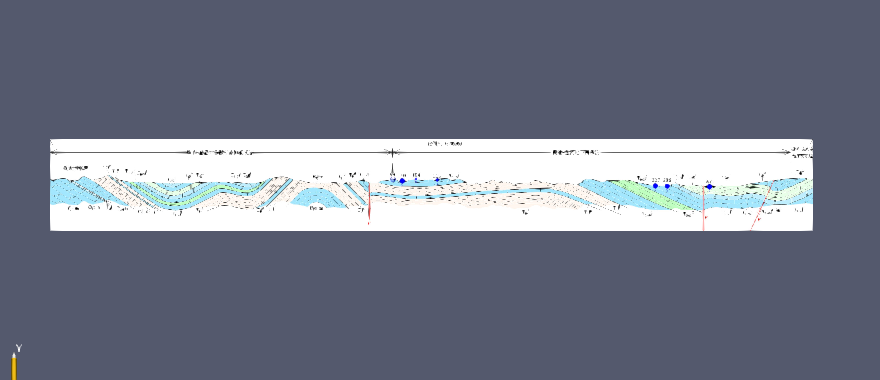

在结构网格→提取子网格1图层中，输入上一步蒙板公式中计算所得子网格坐标，提取毕节县幅B-B’剖面图。在图层面板，仅使结构网格→提取子网格1图层可见，视图窗口如下所示，基于模板管道和导入的新地质图像，裁取到新地质剖面图。
绘制地质界线。选中结构网格→提取子网格1图层，点击俯视按钮，将视图窗口切换为2D模式，此时在视图窗口鼠标按住鼠标左键拖动图像，鼠标滚轮控制图像缩放。
，

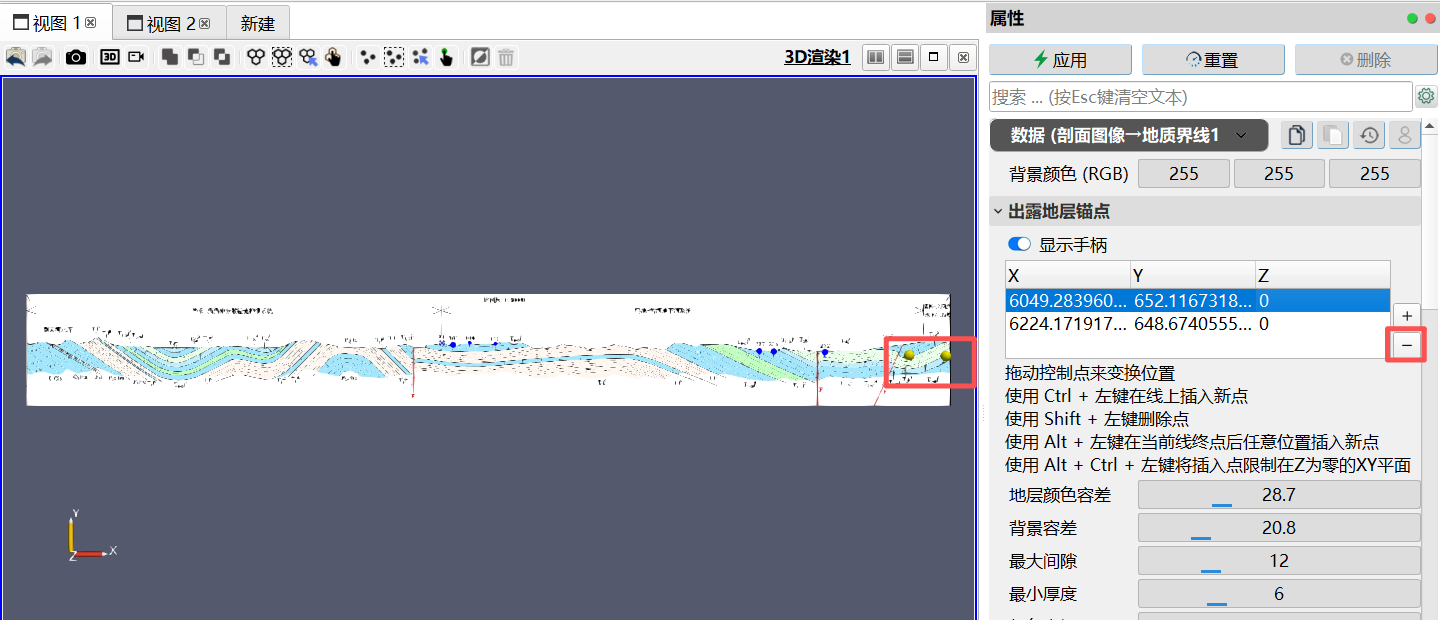

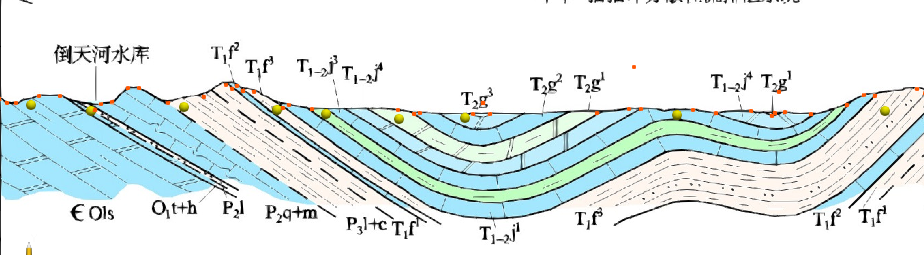

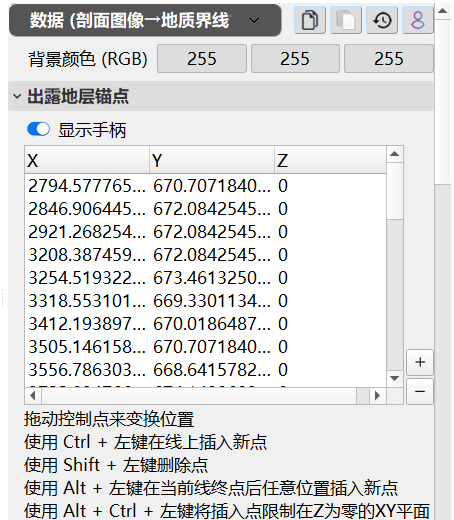

选中剖面图像->地质界线1图层，则在视图窗口可见出露地质锚点（黄色圆球），在该图层属性面板出露地层锚点列表中，点击右侧删除按钮，删除列表内点，直至剩余两点。

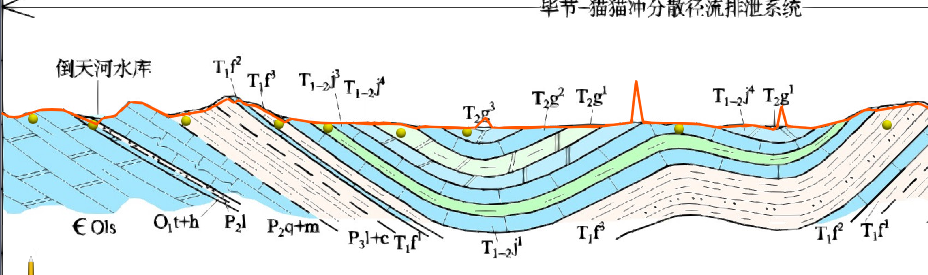

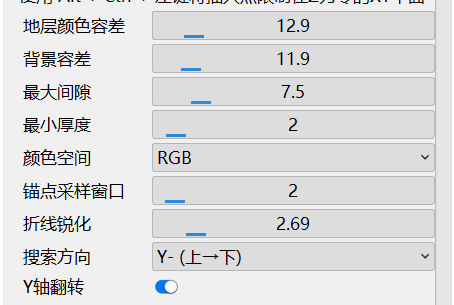

按住Alt+Ctrl+左键，在视图窗口剖面图不同颜色岩性处点击，生成新地层锚点。全部点击完成后，在列表中删除之前未删除的两个点（列表中顶部两点），点击属性面板中的应用按钮，使剖面图像->地质界线1图层可见，查看自动生成的地质界线。如界线不合适，可通过调整属性面板中的各种参数，对界线进行调整。

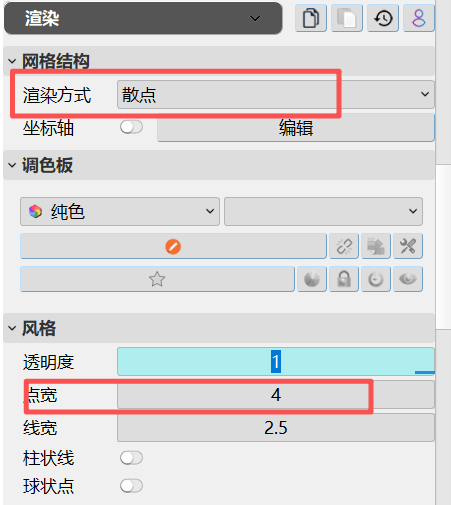

手动调节地质界线。在剖面图像->地质界线1图层中，在属性面板渲染子面板中，将网格渲染方式设为散点，将点宽设为4，可查看地质界线上的散点。

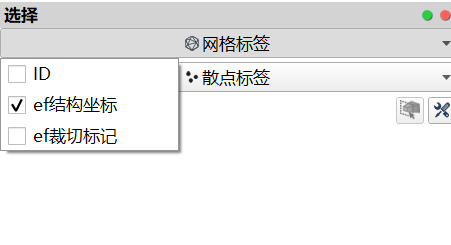

点击视图窗口上方交换添加散点按钮，选中地质界线上需要调整的散点，如散点较多，可使用矩形选择散点工具框选地质界线上所有散点。

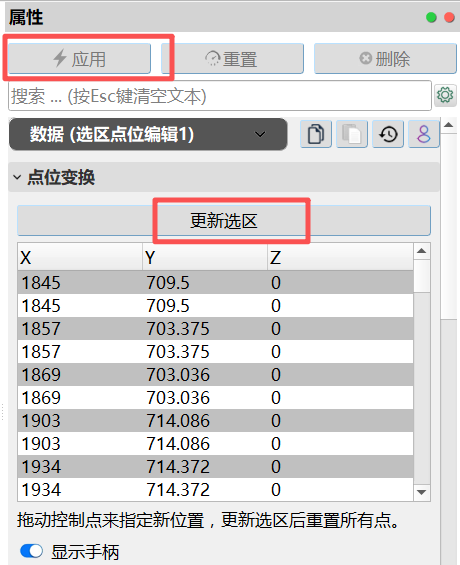

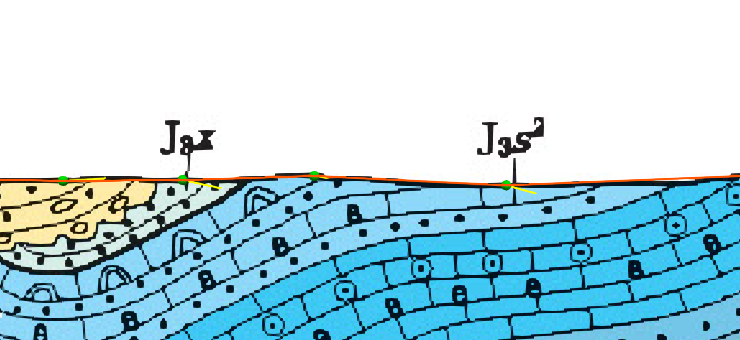

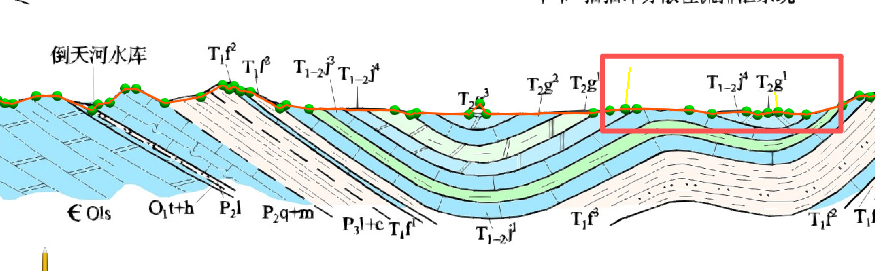

选中选区点位编辑1图层，并使其可见，点击该图层属性面板中的更新选区按钮，再点击应用，上一步中所有选中的散点都变为绿色的圆球。按住鼠标拖动圆球至适宜位置，手动调整地质界线。全部调整完毕后点击应用完成设置。

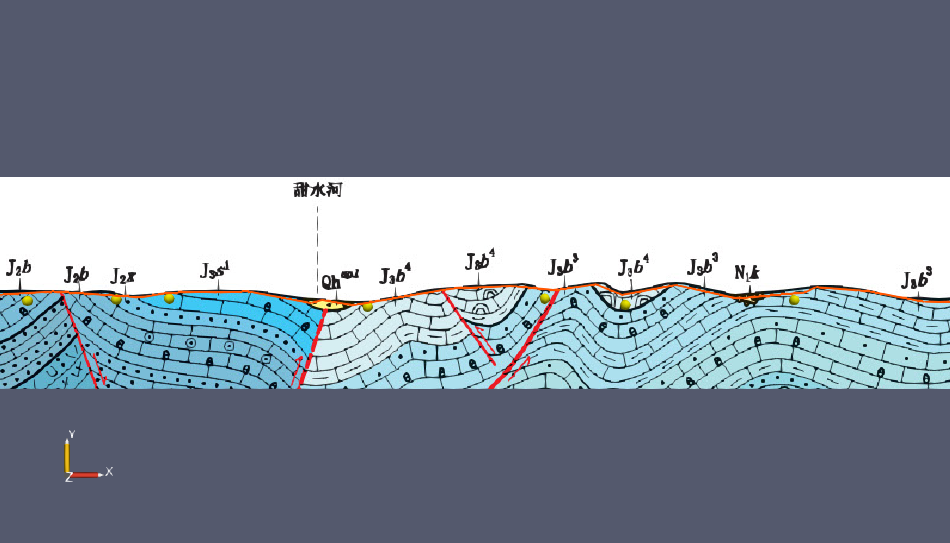

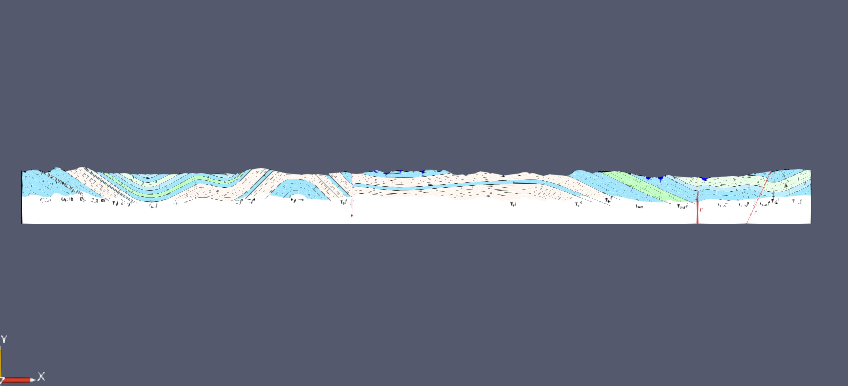

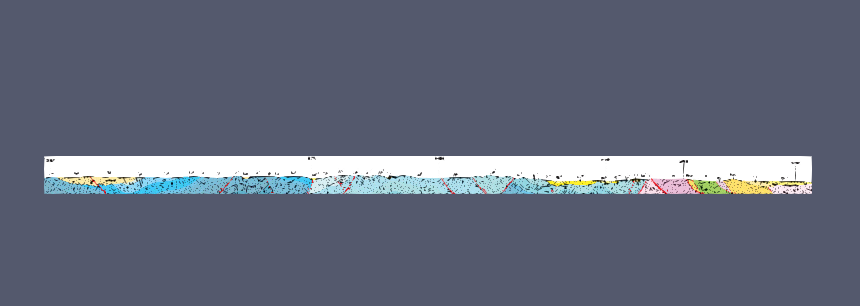

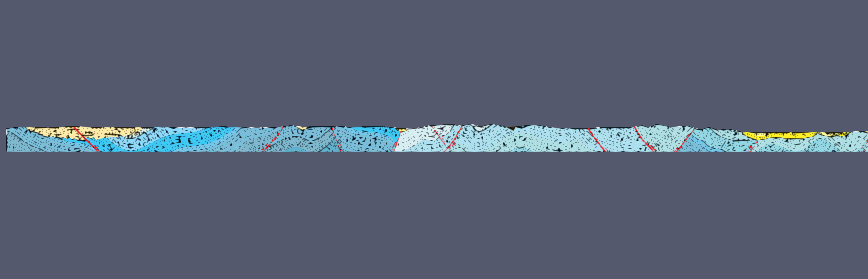

查看处理后的剖面图。关闭其他图层显示，仅显示折线分割1图层，看到处理后的毕节县幅B-B’剖面图。
提示：如用户使用的是EnviFusion专业版，且地质界线比较简单时，可使用计算->创建数据->几何体->多边形工具，自行在地质界线位置绘制折线，绘制完成后直接进行折线分割。

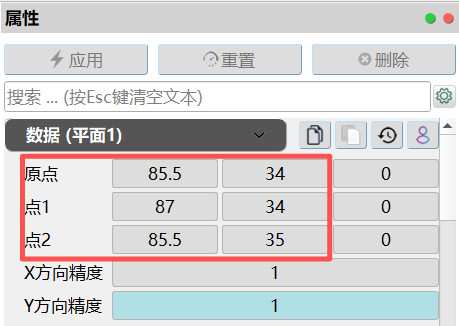

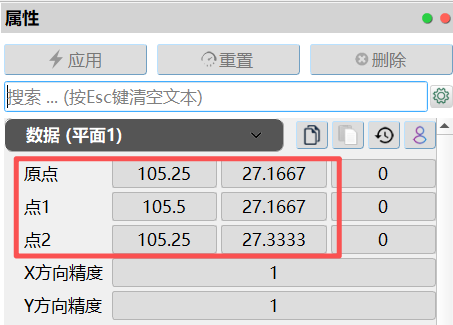

设置地质图所在区域边界。读取地质图中的经纬度范围，选中平面1图层，在该图层属性面板数据子面板中填入地质图经纬度范围，生成边界多边形。注意经纬度单位为度，分秒数据需要自行换算。

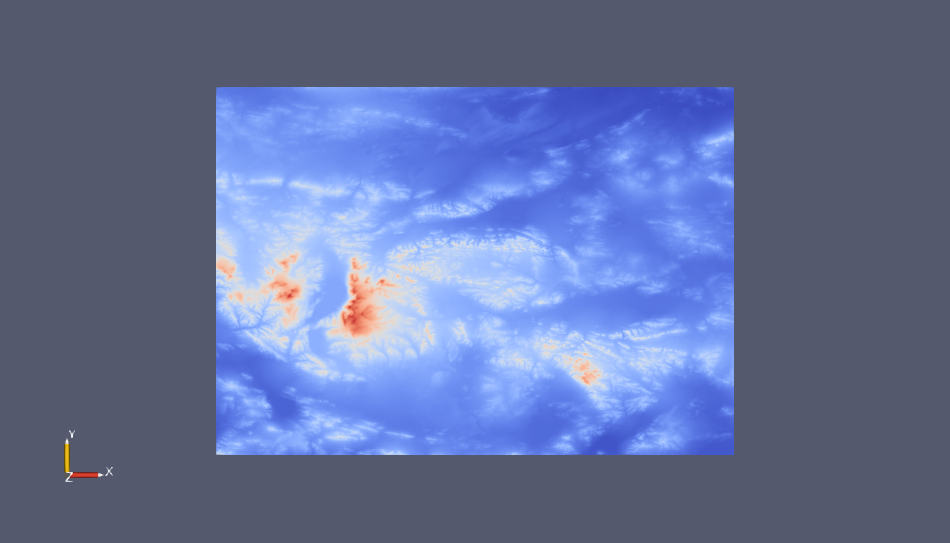

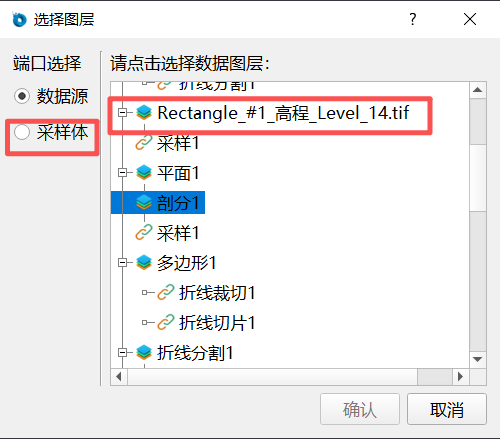

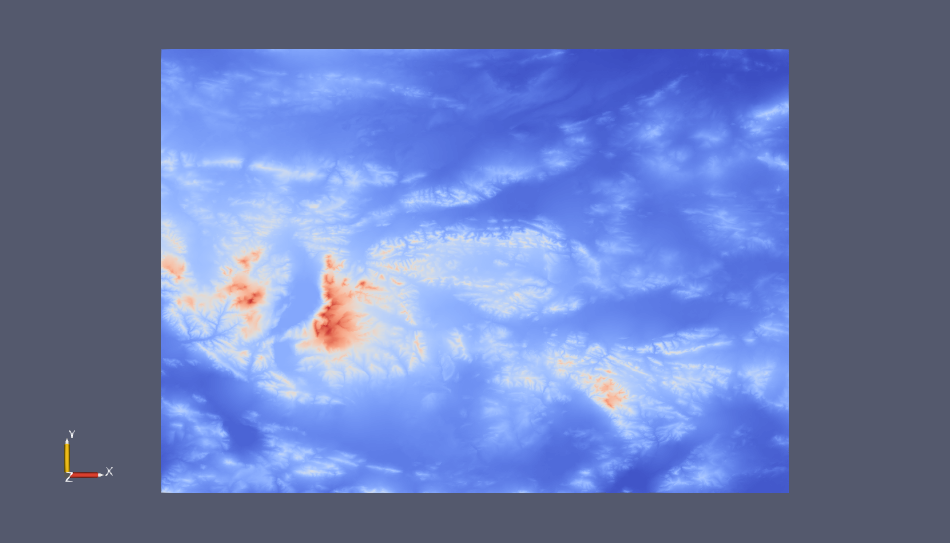

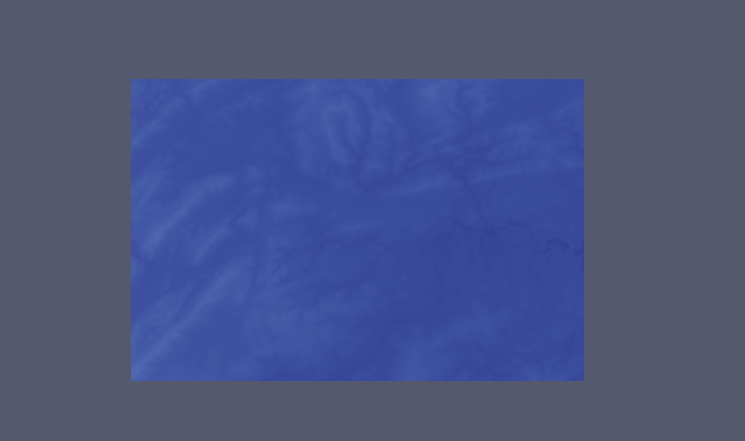

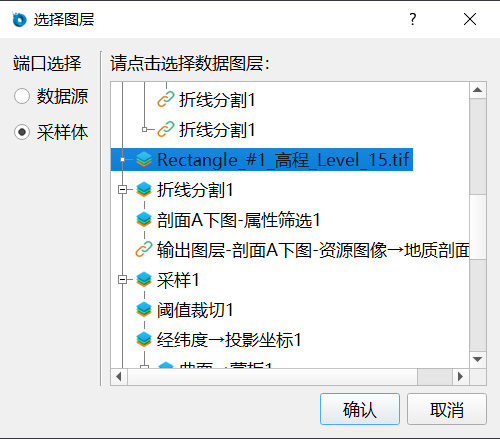

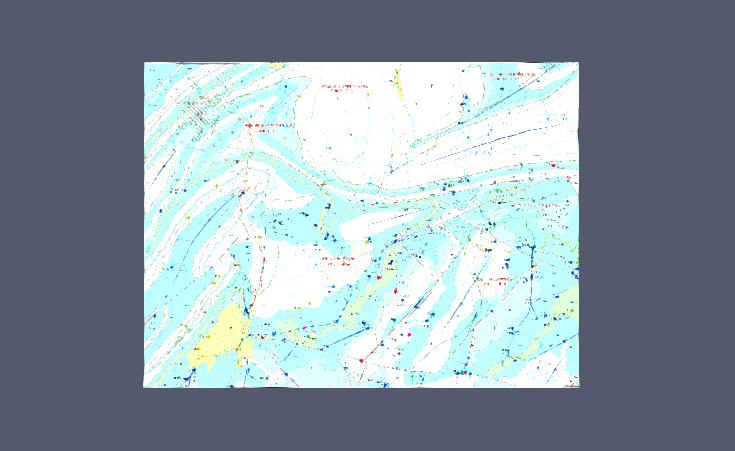

导入高程文件并根据地质图范围进行裁切。点击开始->导入数据按钮，导入毕节高程.tif文件，并右击采样1图层，改变数据源，将采样体图层选为毕节高程.tif图层上。此时仅将阈值裁切1图层设为可见，可在视图窗口看到毕节县幅地质图对应的高程图像。

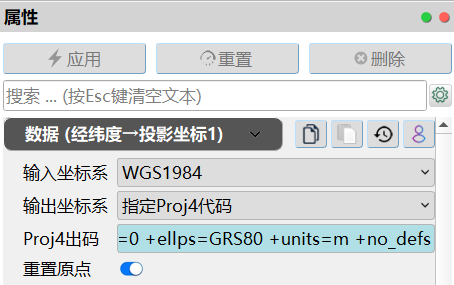

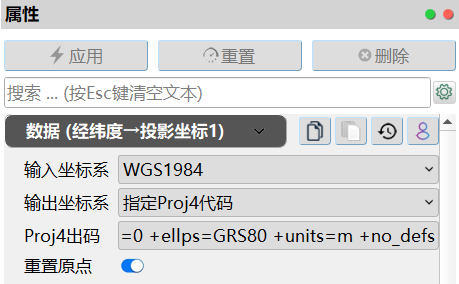

设置坐标变换参数。选中经纬度->投影坐标1图层，根据毕节县幅地质图情况进行坐标变换。可选择常见坐标系，或使用指定EPSG代码或指定Proj4代码形式设置坐标系。毕节县幅地质图投影坐标系Proj4代码为：+proj=tmerc +lon_0=105.375000 +lat_0=0 +k=1 +x_0=500000 +y_0=0 +ellps=GRS80 +units=m +no_defs。
如无需进行坐标变换，则可省略本图层，将曲面->蒙板1图层和界面1图层直接连接于阈值裁切1图层。

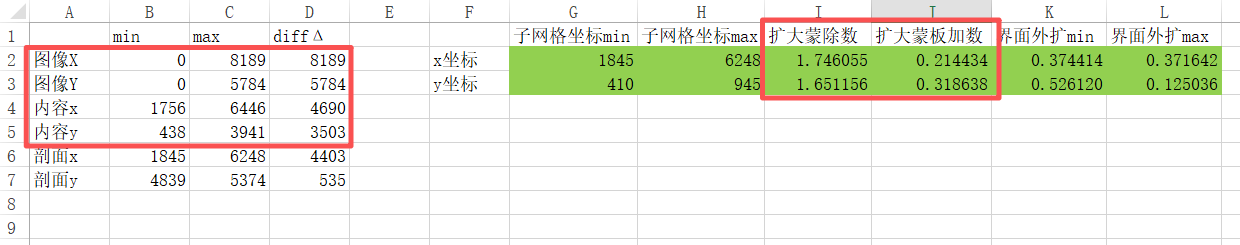

重新设置扩大蒙板坐标参数。选中计算器1图层，根据图层管道介绍步骤16内容，在画图软件中读取地质图图像和图内容XY坐标，使用蒙板坐标.xlsx文件，计算扩大蒙板公式中的除数和加数，设置计算器1图层属性面板中的计算公式。

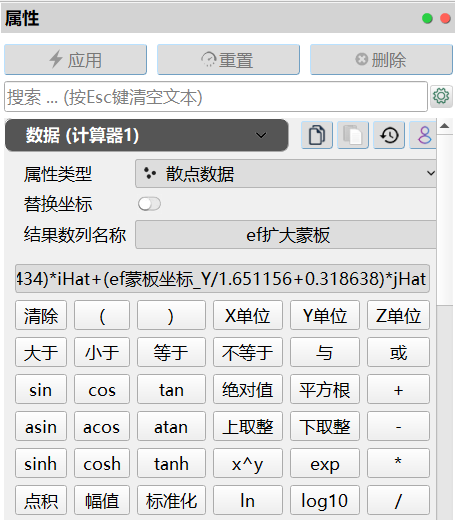

毕节县幅地质图扩大蒙板公式为：(ef蒙板坐标_X/1.746055+0.214434)*iHat+(ef蒙板坐标_Y/1.651156+0.318638)*jHat

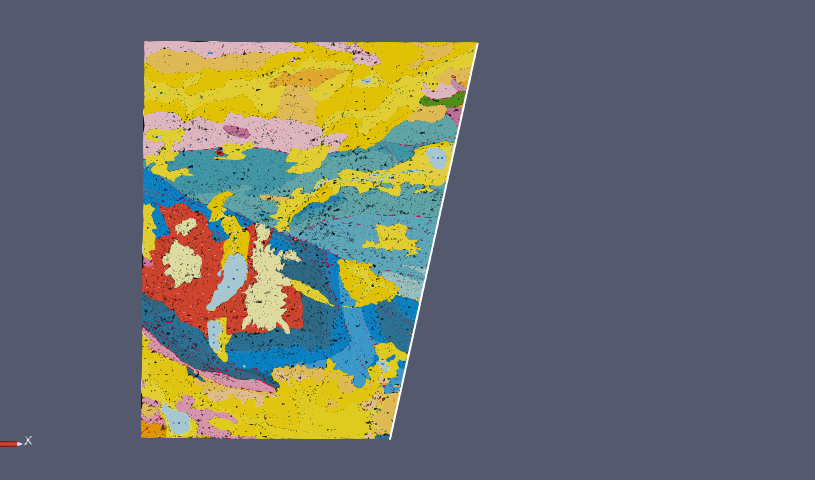

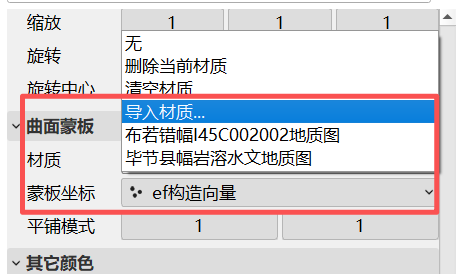

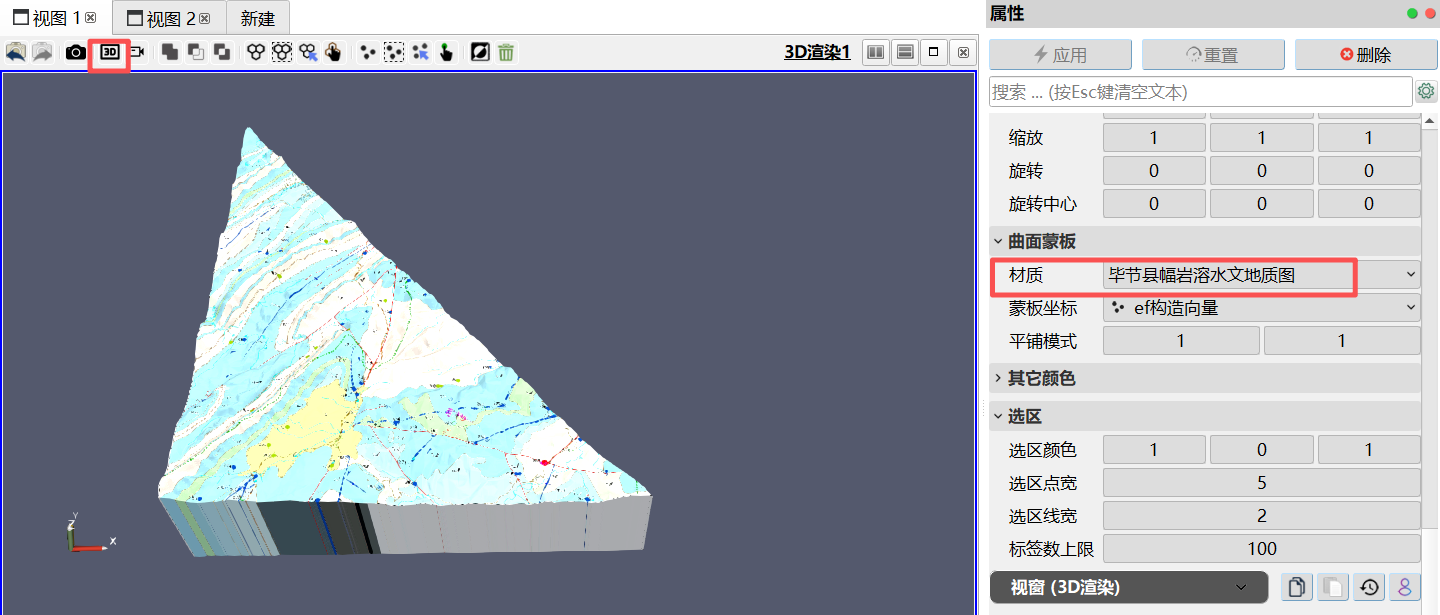

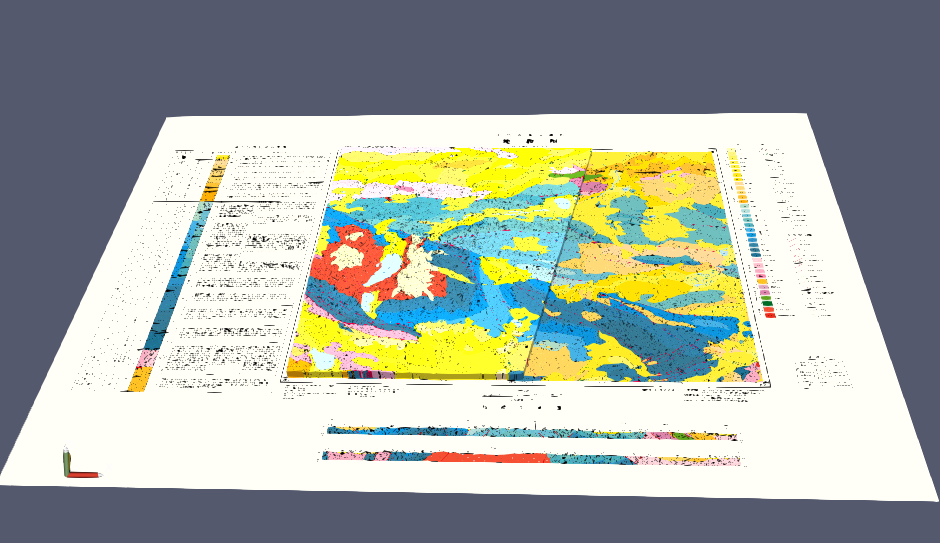

选中构造散点向量1图层，在该图层属性面板渲染子面板曲面蒙板属性下，导入毕节县幅地质图作为蒙板材质，完成毕节县幅地质图蒙板设置。仅构造散点向量1图层可见如下图所示：

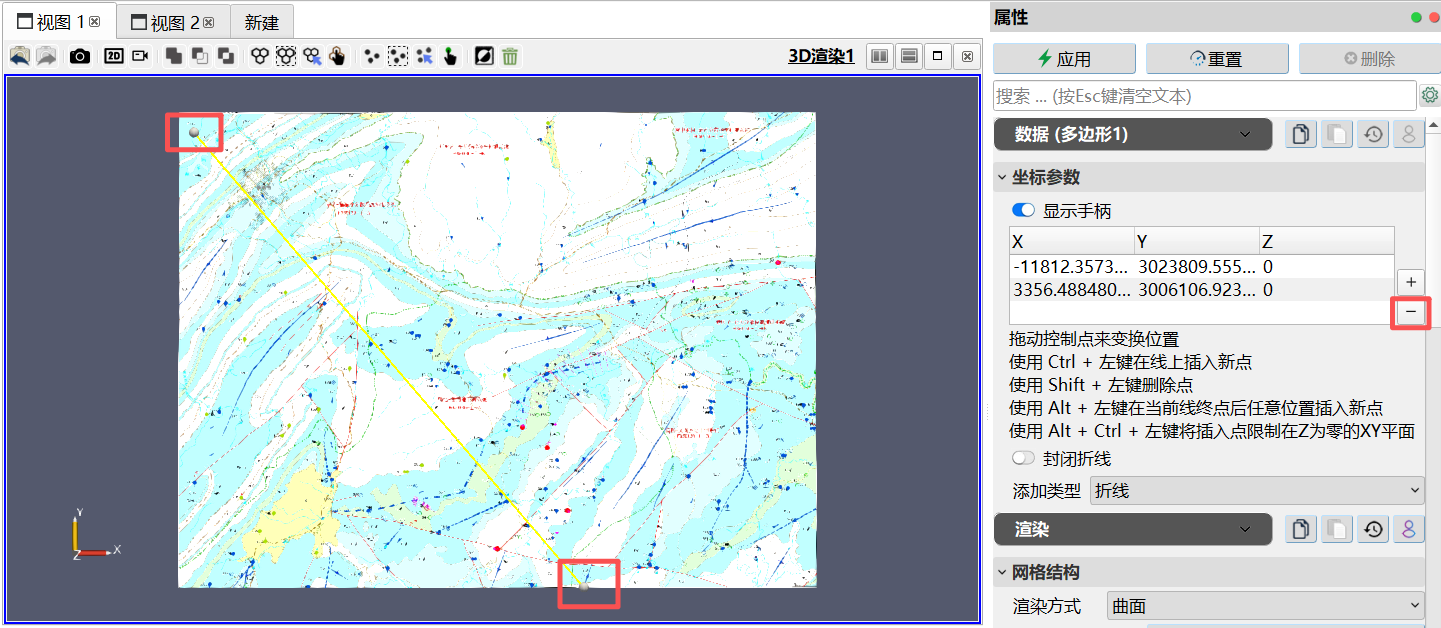

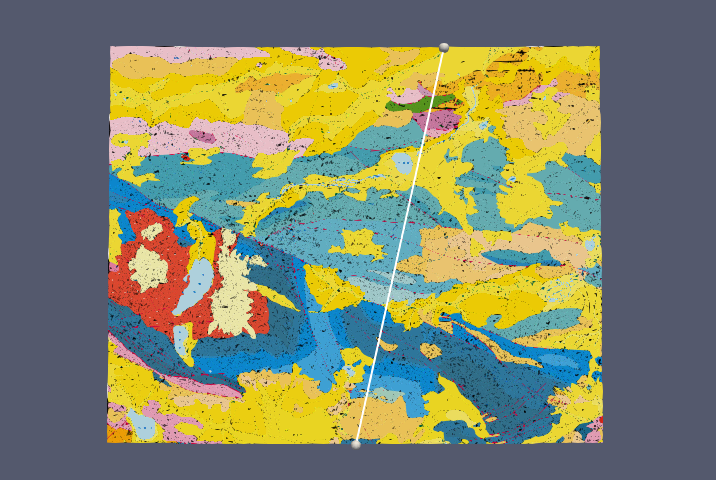

绘制毕节县幅剖面线。选中多边形1图层，按住Alt+Ctrl+左键，分别点击地质图中B-B’剖面两端，在多边形1图层属性面板数据子面板坐标参数中，删除原始两个点，点击应用后剩余两点组成B-B’剖面线。

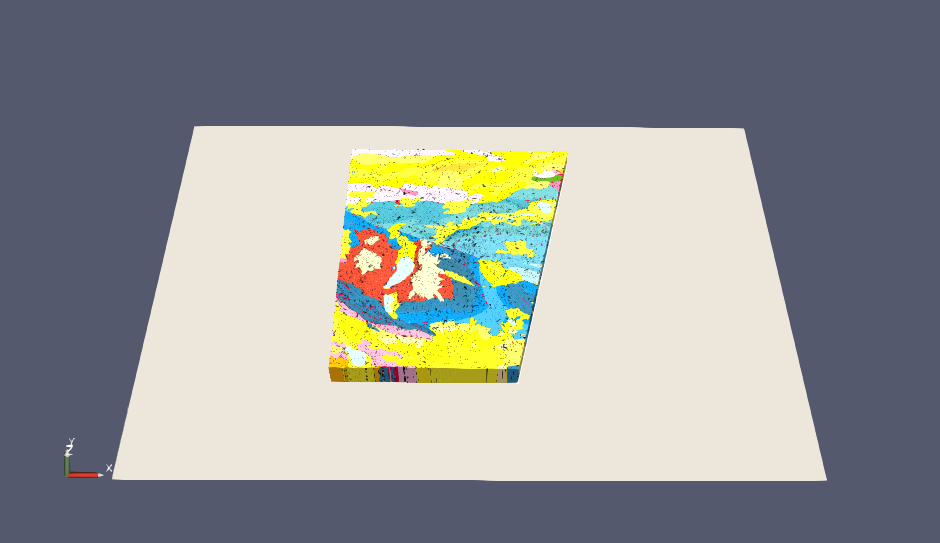

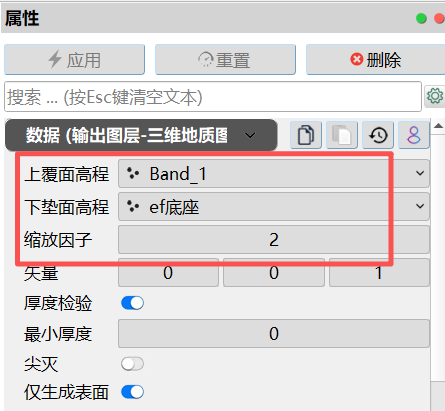

展示三维地质图左部。选中输出图层-三维地质图左部-阈值拉伸1图层，并仅该图层可见。在该图层属性面板数据子面板中，为标量数列选择表示高程数据的数列，并根据自有数据实际情况设置适宜的缩放因子。

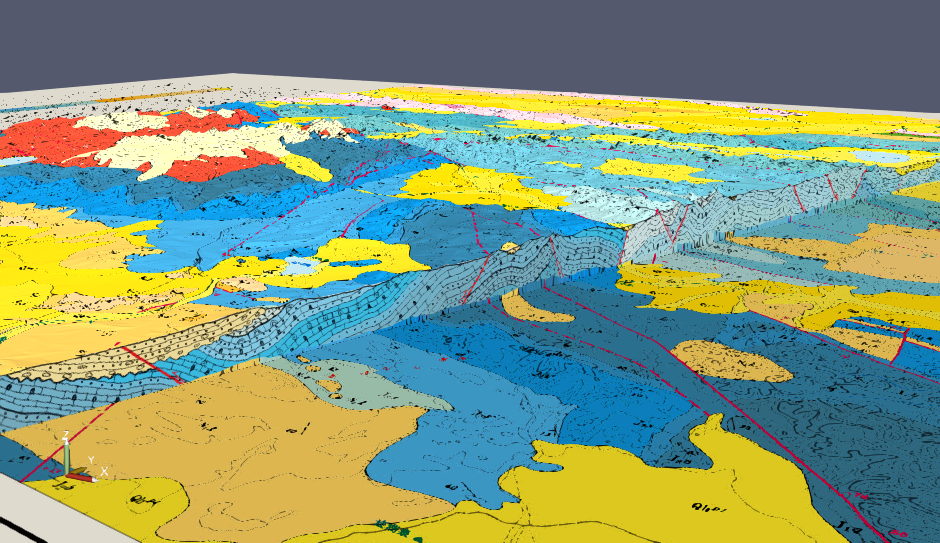

在渲染子面板曲面蒙板中，导入毕节县幅地质图。并根据视图展示情况自行调整该图层风格、光照等属性。点击视图上方的2D/3D切换按钮，将视图转换为3D模式，转动三维地质图进行查看。

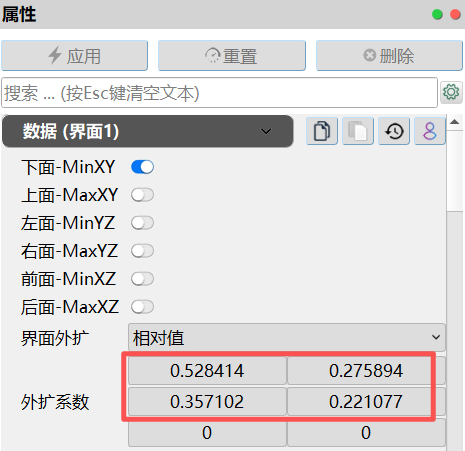

修改二维地质图界面参数，展示二维地质图。选中界面1图层，参考图层管道介绍步骤23，根据毕节县幅地质图图像和图内容XY坐标，蒙板坐标.xlsx文件，自定义该图层属性面板中的外扩系数参数。
输出图层-二维地质图-曲面->蒙板2图层，在渲染子面板曲面蒙板中，导入毕节县幅地质图；在坐标变换属性中，将Z方向平移设为1800（本参数根据最终剖面的展示高度设置）。并根据视图展示情况自行调整该图层风格、光照等属性。

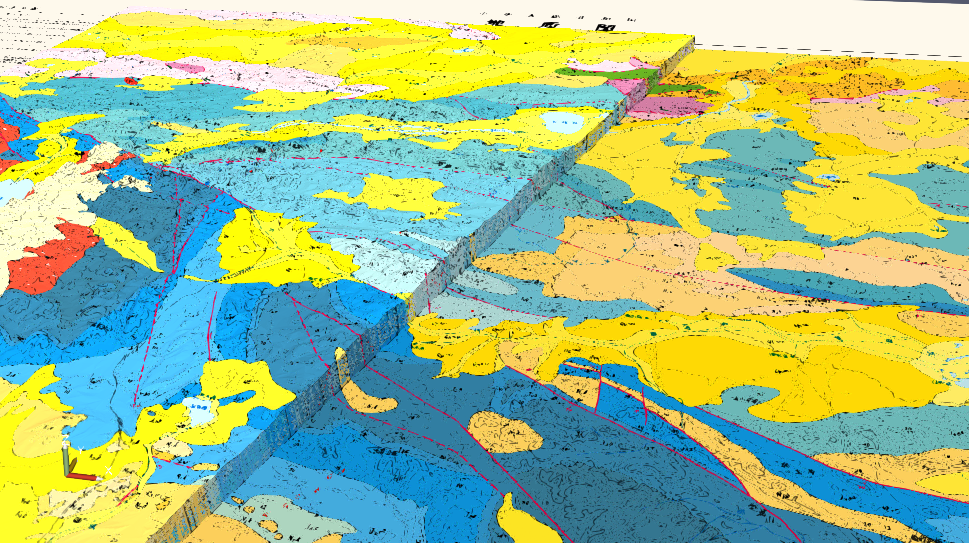

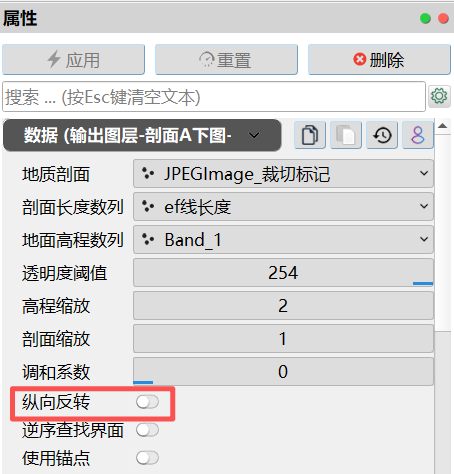

三维地质剖面图设置。选中输出图层-剖面A下图-资源图像→地质剖面1图层，并使其可见。转动视图到可以看到剖面的视角，查看三维地质剖面情况，根据情况关闭该图层属性面板数据子面板中的纵向反转选项，三维地质剖面图如下图所示。

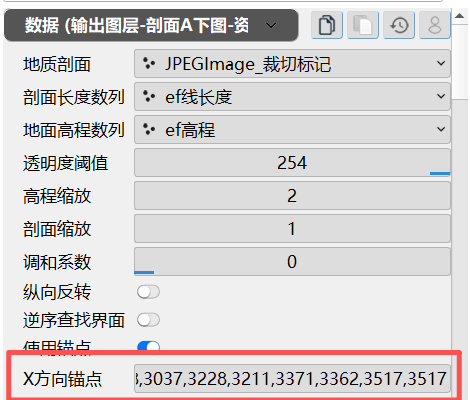

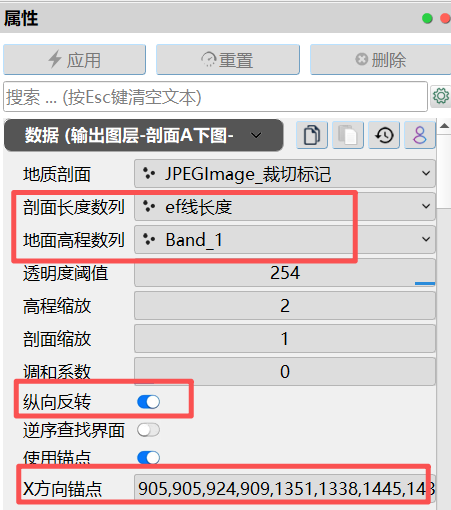

三维地质剖面图校正。参考图层管道介绍步骤27内容，对照平面地质图和剖面图岩性，在添加位置属性2图层中，读取校准点的X坐标，填入输出图层-剖面A下图-资源图像→地质剖面1图层属性面板数据子面板的X方向锚点中，进行剖面图校准。
注意：X方向锚点填写需要从X为0方向开始，每两个数为一组，第一个数为剖面校正点对应X坐标，第二个数为平面校正点所在X坐标。

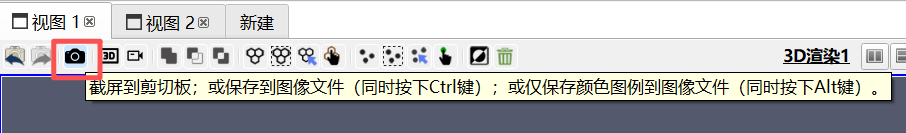

EnviFusion社区版用户可调整视图角度后，点击截图按钮，选择适宜的分辨率保存图像（默认分辨率为当前视图分辨率）。
EnviFusion专业版用户点击开始->保存工程，将本项目efp工程文件保存在本地。如需再次打开该工程，可在EnviFusion专业版中点击开始->打开工程，选择保存在本地的efp文件，选择本工程中用到的三个文件的路径，点击确定打开文件。
注：如3个导入文件未发生位置变化，可直接使用绝对路径；如文件位置发生变化，文件都放在一个文件夹中，可使用相对路径定义文件夹位置；如文件位置发生变化且文件位置不统一，则使用逐一指定数据文件。
